当前位置：首页 >> 自吸泵
>> 卧式自吸泵 >> ZXP型卧式不锈钢自吸泵 更新时间 2024-10-29 22:56:14
卧式自吸泵
| ZXP型卧式不锈钢自吸泵 |
 |
产品名称： | ZXP型卧式不锈钢自吸泵 | |||||
| 型号： | ZXP | ||||||
| 流量： | 3.2-600m3/h | ||||||
| 扬程： | 12-80m | ||||||
| 功率： | 0.75-132KW | ||||||
|
|||||||
| 您正在浏览：【ZXP型卧式不锈钢自吸泵】 | |||||||
ZXP型卧式不锈钢自吸泵详细介绍
ZXP型卧式不锈钢自吸泵产品概述：
ZXP型卧式不锈钢自吸泵是根据国内有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵过流部件为304不锈钢或316不锈钢、配套定制机械密封，使它具有耐酸耐腐、适用于各类腐蚀性较强的介质，寿命长并有较强的自吸能力等优点。该泵是由ZX自吸离心泵设计改良而来，泵体及过流部件全部使用304不锈钢 316不锈钢或更高标准的不锈钢材质。因此该泵具有ZX自吸离心泵的所有特点，也拥有耐酸耐碱、抗强腐蚀的特点，广泛适用化工、能源等对泵材质要求较高的工况环境。
ZXP型卧式不锈钢自吸泵应用范围：
1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。
2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30％以下)。
3、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的最理想配套泵种。

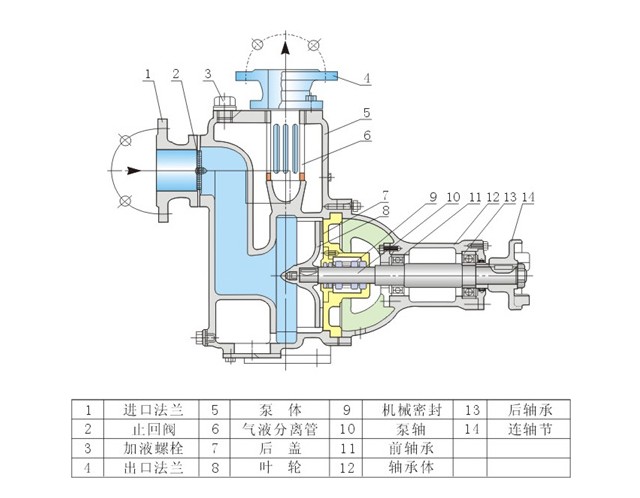

ZXP型卧式不锈钢自吸泵外形结构图：
ZXP型卧式不锈钢自吸泵工作原理：
1、泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。
2、气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
3、在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。
2、气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
3、在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。
ZXP型卧式不锈钢自吸泵安装示意图：
型号规格
|
流量Q
|
扬程
m |
吸程
m |
转速
r/min |
自吸性能
min/5m |
功率KW
|
||
m3/h
|
L/S
|
轴功率
|
电机功率
|
|||||
25ZX3.2-20P
|
3.2
|
0.9
|
20
|
6.5
|
2900
|
1.9
|
0.46
|
0.75
|
25ZX3.2-32P
|
3.2
|
0.9
|
32
|
6.5
|
2900
|
1.8
|
0.8
|
1.1
|
40ZX6.3-20P
|
6.3
|
1.8
|
20
|
6.5
|
2900
|
1.9
|
0.87
|
1.1
|
40ZX10-40P
|
10
|
2.8
|
40
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX15-12P
|
15
|
4.2
|
12
|
6.5
|
2900
|
2.4
|
1.1
|
1.5
|
50ZX18-20P
|
18
|
5
|
20
|
6.5
|
2900
|
1.9
|
1.8
|
2.2
|
50ZX12.5-32P
|
12.5
|
3.5
|
32
|
6.5
|
2900
|
1.5
|
2.1
|
3
|
50ZX20-30P
|
20
|
5.6
|
30
|
6.5
|
2900
|
1.5
|
2.6
|
4
|
50ZX14-35P
|
14
|
3.9
|
35
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX10-40P
|
10
|
2.8
|
40
|
6.5
|
2900
|
1.5
|
2.7
|
4
|
50ZX12.5-50P
|
12.5
|
3.5
|
50
|
6.5
|
2900
|
1.4
|
4.3
|
5.5
|
50ZX15-60P
|
15
|
4.2
|
60
|
6.5
|
2900
|
1.3
|
6.2
|
7.5
|
50ZX20-75P
|
20
|
5.6
|
75
|
6.5
|
2900
|
1.3
|
9.8
|
11
|
65ZX30-15P
|
30
|
8.3
|
15
|
6.5
|
2900
|
2
|
1.9
|
3
|
65ZX25-32P
|
25
|
6.9
|
32
|
6
|
2900
|
1.5
|
4.4
|
5.5
|
80ZX35-13P
|
35
|
9.7
|
13
|
6
|
2900
|
3.4
|
1.9
|
3
|
80ZX43-17P
|
43
|
12
|
17
|
6
|
2900
|
1.8
|
3.1
|
4
|
80ZX40-22P
|
40
|
11.1
|
22
|
6
|
2900
|
1.9
|
4.4
|
5.5
|
80ZX50-25P
|
50
|
13.9
|
25
|
6
|
2900
|
1.5
|
5.2
|
7.5
|
80ZX50-32P
|
50
|
13.9
|
32
|
6
|
2900
|
1.5
|
6.8
|
7.5
|
80ZX65-55P
|
60
|
16.7
|
55
|
6
|
2900
|
1.5
|
15
|
18.5
|
80ZX60-70P
|
60
|
16.7
|
70
|
6
|
2900
|
1.2
|
20.1
|
22
|
100ZX100-20P
|
100
|
27.8
|
20
|
6
|
2900
|
1.8
|
7.8
|
11
|
100ZX100-40P
|
100
|
27.8
|
40
|
6
|
2900
|
1.8
|
16.3
|
22
|
100ZX100-65P
|
100
|
27.8
|
65
|
6
|
2900
|
1.8
|
27.7
|
30
|
100ZX70-75P
|
70
|
19.4
|
75
|
5
|
2900
|
1.8
|
24.2
|
30
|
150ZX170-55P
|
170
|
47.2
|
55
|
5
|
2900
|
1.8
|
39.2
|
45
|
150ZX170-65P
|
170
|
47.2
|
65
|
5
|
2900
|
1.3
|
46.3
|
55
|
150ZX160-80P
|
160
|
44.4
|
80
|
5
|
2900
|
1.2
|
53.6
|
55
|
200ZX400-32P
|
400
|
111.1
|
32
|
5
|
1450
|
2
|
52.1
|
55
|
200ZX280-63P
|
280
|
77.8
|
63
|
5
|
1450
|
1.5
|
73.9
|
90
|
200ZX350-65P
|
350
|
97.2
|
65
|
5
|
1450
|
1.5
|
97.2
|
110
|
250ZX550-32P
|
550
|
152.8
|
32
|
5
|
1450
|
2
|
72.3
|
75
|
250ZX400-50P
|
400
|
111.1
|
50
|
5
|
1450
|
2
|
80
|
95
|
250ZX450-55P
|
450
|
125
|
55
|
5
|
1450
|
2
|
102.1
|
110
|
250ZX400-75P
|
400
|
111.1
|
75
|
5
|
1450
|
1.5
|
125.6
|
132
|
300ZX600-32P
|
600
|
166.7
|
32
|
5
|
1450
|
2
|
79.2
|
90
|
300ZX500-50P
|
500
|
138.9
|
50
|
5
|
1450
|
2
|
104.6
|
110
|
300ZX550-55P
|
550
|
152.8
|
55
|
5
|
1450
|
2
|
117.6
|
132
|
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【ZXP型卧式不锈钢自吸泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
