防爆自吸泵

ZXB型防爆自吸泵

产品名称：

ZXB型防爆自吸泵

型号：

ZXB

流量：

3.2-600m3/h

扬程：

12-80m

功率：

0.75-132KW

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③流量 ④扬程 ⑤功率 ⑥转速 ⑦口径 ⑧压力 ⑨材质 ⑩电压 ⑪温度 ⑫介质 ⑬附件
良大服务：	提供全套流体控制解决方案，良大泵业售前、售中、售后专业服务。

您正在浏览：【ZXB型防爆自吸泵】

ZXB型防爆自吸泵详细介绍

ZXB型防爆自吸泵产品概述：
本公司生产的ZXB防爆自吸泵是早根据国内外有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵属自吸式离心泵，并具有其它泵所不具有的自吸能力等优点。如改用耐腐蚀机械密封和不锈钢材质可以打化工、制药厂中的一些酸碱的介质。输送汽油类易燃易爆产品，叶轮可采用铜叶轮；电机采用防爆电机。防爆自吸泵具有自吸功能，管路中不需要安装底阀，工作前只需保证泵体内储有定量引液即可具有“一次引流、终身自吸”功能。因此既简化了管路系统，又改善了劳动条件。防爆自吸泵具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长。

ZXB型防爆自吸泵应用范围：

1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
3、装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好机具。
4、可和任何型号、规格的压滤机配套使用，将浆料送带滤机进行压滤的理想配套泵种。

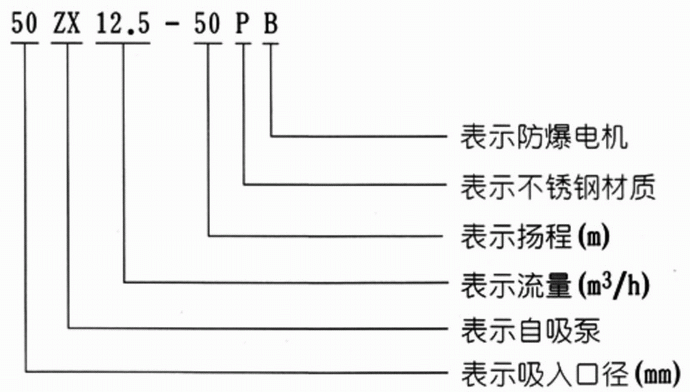

ZXB型防爆自吸泵型号说明：

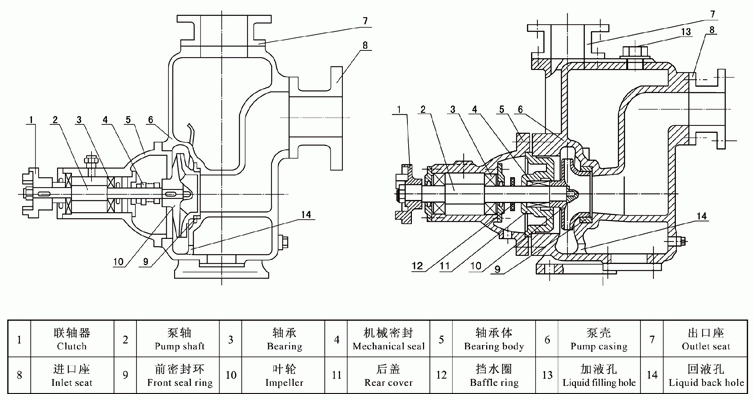

ZXB型防爆自吸泵外形结构图：

ZXB型防爆自吸泵工作原理：

1、泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。
2、气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。
3、在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。

ZXB型防爆自吸泵安装示意图：

ZXB型防爆自吸泵性能参数表：

型号	流量Q		扬程（m）	吸程（m）	转速（r/min）	自吸性能（min/5m）	功率（Kw）
型号	（m 3 /h）	（L/s）	扬程（m）	吸程（m）	转速（r/min）	自吸性能（min/5m）	轴功率	电机功率
25ZXB3.2-20	3.2	0.9	20	6.5	2900	1.9	0.46	1.1
25ZXB3.2-32	3.2	0.9	32	6.5	2900	1.8	0.8	1.5
40ZXB6.3-20	6.3	1.8	20	6.5	2900	1.9	0.87	1.5
40ZXB10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50ZXB15-12	15	4.2	12	6.5	2900	2.4	1.1	1.5
50ZXB18-20	18	5	20	6.5	2900	1.9	1.8	2.2
50ZXB12.5-32	12.5	3.5	32	6.5	2900	1.5	2.1	3
50ZXB20-30	20	5.6	30	6.5	2900	1.5	2.6	4
50ZXB14-35	14	3.9	35	6.5	2900	1.5	2.7	4
50ZXB10-40	10	2.8	40	6.5	2900	1.5	2.7	4
50ZXB12.5-50	12.5	3.5	50	6.5	2900	1.4	4.3	5.5
50ZXB15-60	15	4.2	60	6.5	2900	1.3	6.2	7.5
50ZXB20-7.5	20	5.6	7.5	6.5	2900	1.3	9.8	11
65ZXB30-15	30	8.3	15	6.5	2900	2	1.9	3
65ZXB25-32	25	6.9	32	6	2900	1.5	4.4	5.5
80ZXB35-13	35	9.7	13	6	2900	3.4	1.9	3
80ZXB43-17	43	12	17	6	2900	1.8	3.1	4
80ZXB40-22	40	11.1	22	6	2900	1.9	4.4	5.5
80ZXB50-25	50	13.9	25	6	2900	1.5	5.2	7.5
80ZXB50-32	50	13.9	32	6	2900	1.5	6.8	7.5
80ZXB60-55	60	16.7	55	6	2900	1.5	15	18.5
80ZXB60-70	60	16.7	70	6	2900	1.2	20.1	22
100ZXB100-20	100	27.8	20	6	2900	1.8	7.8	11
100ZXB100-40	100	27.8	40	6	2900	1.8	16.3	22
100ZXB100-65	100	27.8	65	6	2900	1.8	27.7	30
100ZXB70-75	70	19.4	75	6	2900	1.8	24.3	30
150ZXB170-55	170	47.2	55	5	2900	1.8	39.2	45
150ZXB170-65	170	47.2	65	5	2900	1.3	46.3	55
150ZXB160-80	160	44.4	80	5	2900	1.2	53.6	55
200ZXB400-32	400	111.1	32	5	1450	2	52.1	55
200ZXB280-63	280	77.8	63	5	1450	1.5	73.9	90
200ZXB350-65	350	97.2	65	5	1450	1.5	97.2	110
250ZXB550-32	550	152.8	32	5	1450	2	72.3	75
250ZXB400-50	400	111.1	50	5	1450	2	80	90
250ZXB450-55	450	125	55	5	1450	2	102.1	110
250ZXB400-75	400	111.1	75	5	1450	1.5	125.6	132
300ZXB600-32	600	166.7	32	5	1450	2	79.2	90
300ZXB500-50	500	138.9	50	5	1450	2	104.6	110
300ZXB550-55	550	152.8	55	5	1450	2	117.6	132

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【ZXB型防爆自吸泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
