潜水轴流泵
| QZ型潜水轴流泵 |
 |
产品名称： | QZ型潜水轴流泵 | |||||
| 型号： | QZ、QZB | ||||||
| 流量： | 200-15000m³/h | ||||||
| 扬程： | 2-25m | ||||||
| 功率： | 11-1200KW | ||||||
|
|||||||
| 您正在浏览：【QZ型潜水轴流泵】 | |||||||
QZ型潜水轴流泵详细介绍
QZ型潜水轴流泵产品概述：
QZ型潜水轴流泵主要特点是大流量、低扬程、效率高。驱动水泵的电动机为干式全封闭潜水三项异步电动机，水泵与电动机同轴一体，可长期潜入水下运行。由于水泵与电机一体，同时潜入水中，不但安装方便、快速，还可以大大简化泵站的土建件结构，减少安装占地面积，节约泵站土建工程造价。可采用多种安装方式，主要用于农田排灌、船坞升降水位、城市给排水、防洪和市政、水利工程等工况。尤其适用于解决水位涨落大的沿江、湖泊地区站防洪问题。
QZ型潜水轴流泵产品优点：
1、QZ型潜水轴流泵是传统的分体式机组的更新换代产品，驱动水泵的电动机时干式全封闭潜水三项异步电动机，该机组水泵与电动机同轴一体，可长期潜入水下运行，具有一系列传统机组无可比拟的优点。
2、由于水泵与电机一体，同时潜入水中，无需再安装现场尽享耗工，耗时的机、泵轴线对中的装配工序，现场安装方便、快速。
3、由于电泵潜入水中运行可以大大简化泵站的土建件结构，减少安装占地面积，节约泵站土建工程总造价的30%-40%。电泵潜入水中运行，噪音低，电机冷却条件好，泵站内无高温，无噪音干扰，改善了泵站的工作环境。
4、同时，可按要求建设全地下泵站，保持地面的环境风貌。操作方面，灵活，可随时开启和关闭机组，无需再开机前润滑水泵的橡胶轴承，易于实现遥控和自动控制。机组拽拆方便，易于维修。采用该机组是解决水位涨落大的沿江。湖泊地区站防洪问题最彻底的方法，省去了泵与电机间的长轴，提高了运行安全可靠性。

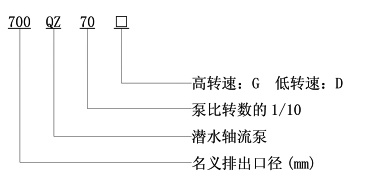

QZ型潜水轴流泵型号说明：
QZ型潜水轴流泵外形结构图：

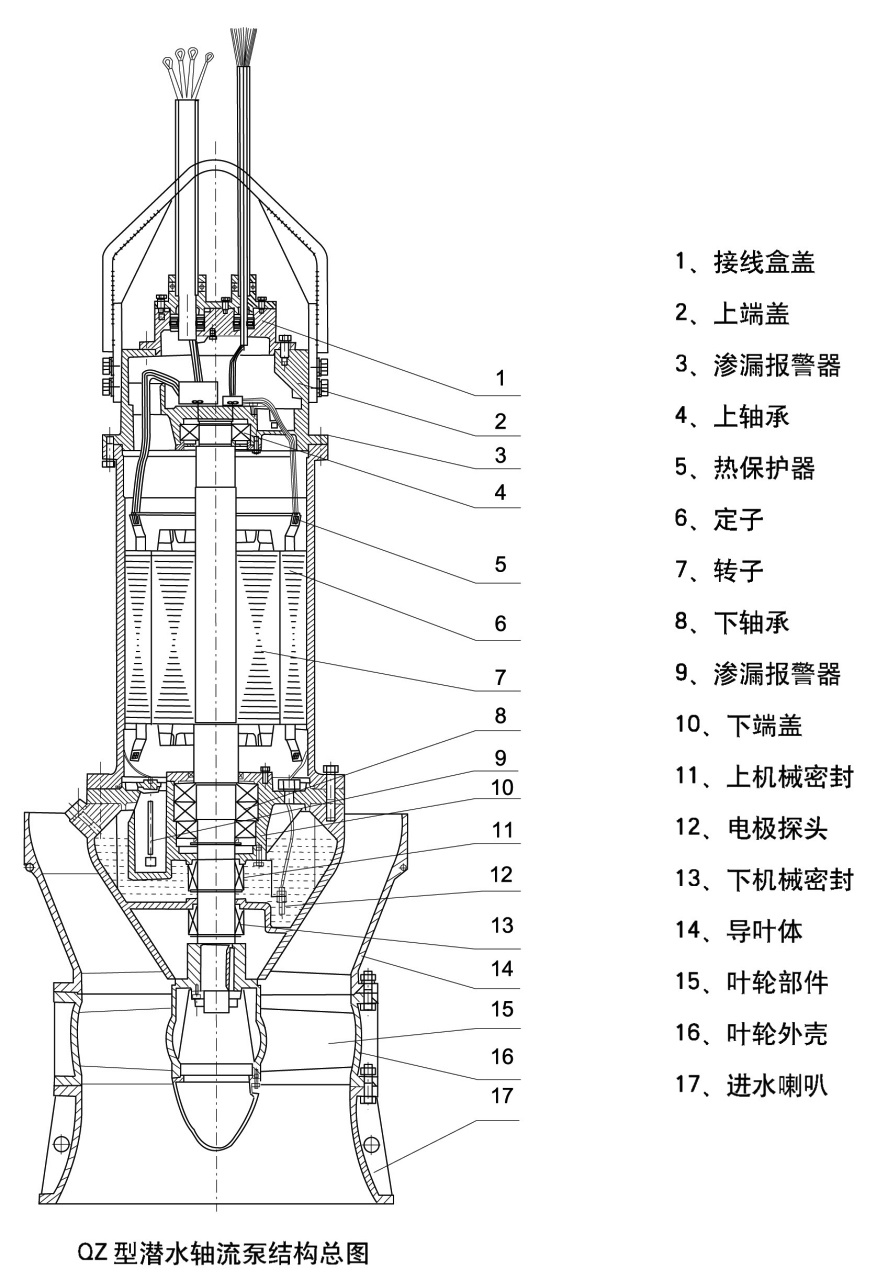

QZ型潜水轴流泵结构说明：
QZ型潜水轴流泵的泵段由进水喇叭口，叶轮部件，叶轮外壳和导叶体四大零件组成。潜水电机是全密封干式异步电动机，机壳将电机封闭，电机上端电缆出线处有静密封装置，电机下端盖出轴处有转动密封装置，潜水电机具备潜水运行的性能。对密封渗漏、线圈和轴承温度均有检测、报警和保护装置，不影响电机正常运转的早期渗漏（只报警）。当线圈温度超过135度，轴承温度超过90度时，采用断电保护，保护器由一个潜水泵保护器进行监控，让水泵正常使用。
QZ型潜水轴流泵安装形式：
较小的QZ潜水轴流泵、QH潜水混流泵用开关敞式进水，安装形式为井筒弯管式安装、钢制井筒式安装、混凝土预制井筒式安装。井筒弯管式安装、钢制井筒式安装由本公司提供整套井筒，混凝土预制井筒式安装由本公司提供安装底座(含防转装置)、井盖。
安装时，将潜水电泵吊入井筒着底为止，导叶体上的斜面与支架座斜面配合，止水橡皮(O型圈)起密封作用。
较大的潜水泵(叶轮直径一般在1米以上)，采用带封闭进水流道的安装形式

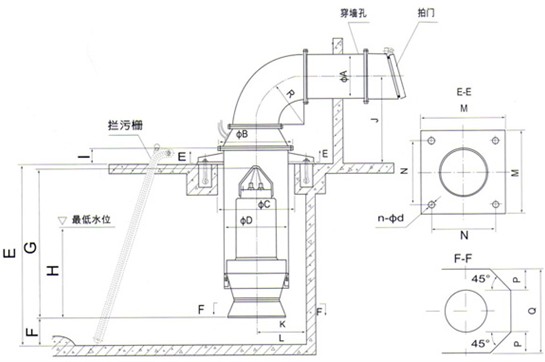

1、井筒弯管式安装及尺寸
注：
(1)、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸。其中泵站设计的水力尺寸仅作为参考值。
(2)、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值。如需要，可适当加大；尺寸E、J依据泵站具体条件确定；尺寸R为最小参考值，如条件许可，可适当加大。 上述尺寸均依据客户要求确定。
(3)、泵中心距后池壁≤K。
(4)、同池两泵中心距≥L。

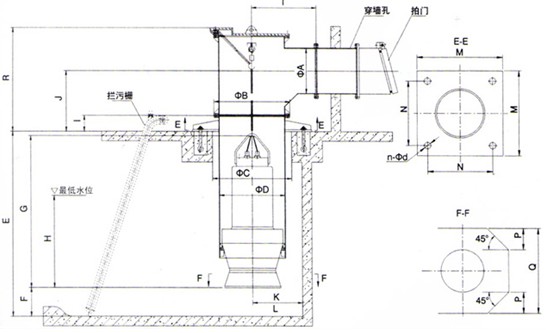

2、钢制井筒式安装及尺寸
注：
(1)、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸，其中泵站设计的水力尺寸仅作为参考值。
(2)、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值，如需要，可适当加大；尺寸E、J、R依据泵站具体条件确定。
(3)、泵中心距池壁≤K。
(4)、同池两泵中心距≥L。

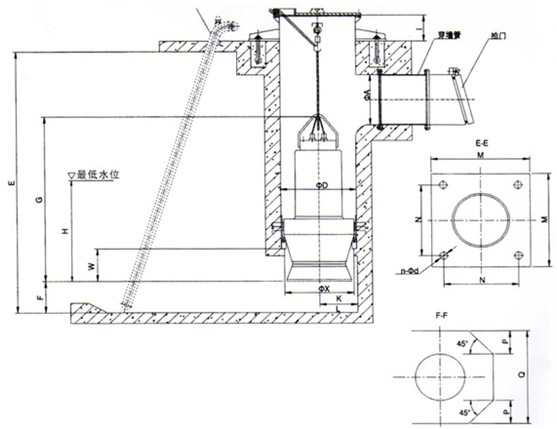

3、混凝土预制井筒式安装及尺寸
注：
(1)、表中尺寸为泵的安装尺寸与泵站设计的水力控制尺寸。其中泵站设计的水力尺寸仅作为参考值。
(2)、尺寸A依据流量确定，以控制流速，减少水力损失，表中尺寸为参考值。如需要，可适当加大；尺寸E依据泵站具体条件确定；尺寸R为最小参考值，如条件许可，可适当加大。
(3)、泵中心距后池壁≤K。
(4)、同池两泵中心距≥L。

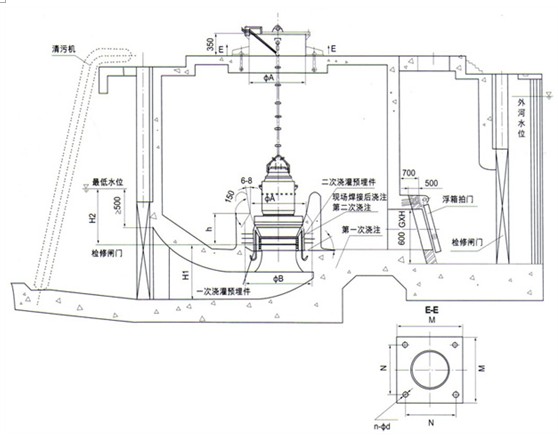

4、封闭进水流道的混凝土预制井筒式安装及尺寸 ：簸箕形进水流道
注：
(1)、进水流道可配肘形、钟形、簸箕形流道，安装尺寸表中的流道尺寸为簸箕形流道（仅供参考）。
(2)、淹没深度除需要满足表中要求外，还必须比流道进口上缘至少高500mm。
(3)、一般来说，泵段安装尺寸由供货方提供，淹没深度由供货方与设计方共同确定。再通过装车试验验证确定；进出水流道的几何尺寸由设计单位按规范进行数模计算，初步确定后再进行装置模型试验，厂家提供的流道几何尺寸供设计单位设计时参考。
(4)、供货方提出的流道几何尺寸仅供用户现设计方参考。
(4)、供货方提出的流道几何尺寸仅供用户现设计方参考。
QZ型潜水轴流泵性能参数表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【QZ型潜水轴流泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
