当前位置：首页 >> 多级泵 >> 卧式多级泵 >> TSWA型卧式多级离心泵

更新时间 2024-10-29 22:56:01

卧式多级泵

TSWA型卧式多级离心泵

产品名称：

TSWA型卧式多级离心泵

型号：

TSWA

流量：

18-155m3/h

扬程：

18.4-270m

功率：

2.2-180KW

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③流量 ④扬程 ⑤功率 ⑥转速 ⑦口径 ⑧压力 ⑨材质 ⑩电压 ⑪温度 ⑫介质 ⑬附件
良大服务：	提供全套流体控制解决方案，良大泵业售前、售中、售后专业服务。

您正在浏览：【TSWA型卧式多级离心泵】

TSWA型卧式多级离心泵详细介绍

TSWA型卧式多级离心泵产品概述：
TSWA型卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。主要输送清水或物理化学性质类似于水的其他液体。产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

TSWA型卧式多级离心泵适用范围：
TSWA型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

TSWA型卧式多级离心泵产品特点：

1、水力模型先进，效率高，性能范围广。

2、泵结构紧凑、布置合理、外形美观。

3、进出口径相同，便于管路连接。

4、泵运行平稳，噪音低，寿命长。

5、密封可靠、无泄漏。

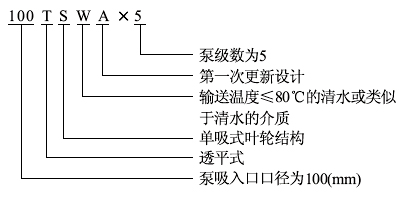

TSWA型卧式多级离心泵型号说明：

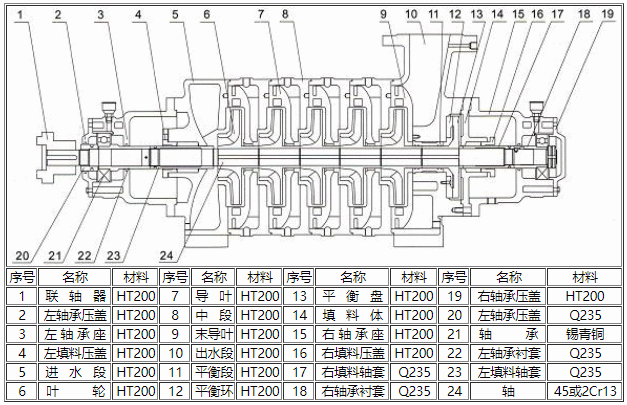

TSWA型卧式多级离心泵外形结构图：

TSWA型卧式多级离心泵结构说明：

1、为多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；

2、主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；

3、转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低、振动小。

4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；

5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；

6、与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。

TSWA型卧式多级离心泵工作条件：

1、适于输送清水及物理化学性质类似于清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm

2、介质温度：-15℃~80℃；

3、工作压力：系统压力≤3.0MPa;（即：系统压力=入口压力+泵工作时的压力≤3.0MPa）

4、周围环境温度应低于40℃,相对湿度低于95%;

5、由于TSWA型卧式多级离心泵主要部件均为铸铁材质，因此所输送介质应无强腐蚀性。

注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。

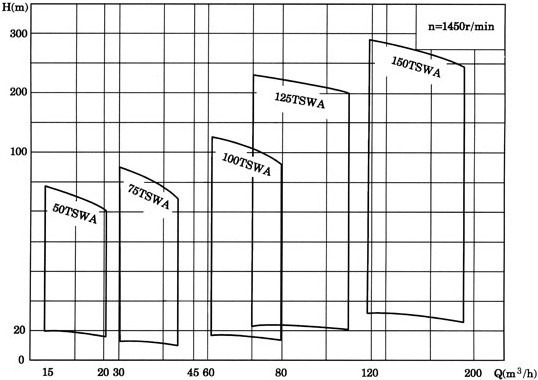

TSWA型卧式多级离心泵性能范围图：

TSWA型卧式多级离心泵性能参数表：

型号	级数	流量(m3/h)	扬程(m)	转速(r/min)	电机功率(kw)
50TSWA	2	18	18.4	1450	2.2
	3	18	27.6	1450	3
	4	18	36.8	1450	4
	5	18	46	1450	5.5
	6	18	55.2	1450	5.5
	7	18	64.4	1450	7.5
	8	18	73.6	1450	7.5
	9	18	82.8	1450	7.5
75TSWA	2	36	23	1450	5.5
	3	36	34.5	1450	7.5
	4	36	46	1450	11
	5	36	57.5	1450	11
	6	36	69	1450	15
	7	36	80.5	1450	15
	8	36	90	1450	18.5
	9	36	103.5	1450	18.5
100TSWA	2	69	31.2	1450	11
	3	69	46.8	1450	15
	4	69	62.4	1450	22
	5	69	78	1450	30
	6	69	93.6	1450	30
	7	69	109.2	1450	37
	8	69	124.8	1450	45
	9	69	140.4	1450	45
125TSWA	2	90	43.2	1450	22
	3	90	64.8	1450	30
	4	90	86.4	1450	45
	5	90	108	1450	55
	6	90	129.6	1450	75
	7	90	151.2	1450	75
	8	90	172.8	1450	90
	9	90	194.4	1450	90
150TSWA	2	155	60	1450	45
	3	155	90	1450	75
	4	155	120	1450	90
	5	155	150	1450	110
	6	155	180	1450	135
	7	155	210	1450	155
	8	155	240	1450	180
	9	155	270	1450	180

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【TSWA型卧式多级离心泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
