当前位置：首页 >> 离心泵 >> 管道离心泵 >> GDL型立式多级管道离心泵
更新时间 2024-10-29 22:56:01


管道离心泵
    GDL型立式多级管道离心泵
    GDL型立式多级管道离心泵   产品名称： GDL型立式多级管道离心泵
    型号：GDL
    流量：2-160m3/h
    扬程：24-210m
    功率：1.1-110KW

    良大优势：

    		 1、质量稳定：实行全过程质量监控
    细心把关，全方位检测！
    2、价格合理：高效率的成本控制
    减少开支，让利于客户！
    3、交货快捷：充足的库存，便捷的物流
    严格按照合同期交货！

    订货须知：

    		请您尽量提供详细参数
    ①名称 ②型号 ③流量 ④扬程 ⑤功率 ⑥转速
    ⑦口径 ⑧压力 ⑨材质 ⑩电压 ⑪温度 ⑫介质 ⑬附件

    良大服务：

    		提供全套流体控制解决方案，良大泵业
    售前、售中、售后专业服务。
    您正在浏览：【GDL型立式多级管道离心泵】

       GDL型立式多级管道离心泵详细介绍

    GDL型立式多级管道离心泵产品概述：
    GDL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的佳泵型。产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

    GDL型立式多级管道离心泵产品优点：
    1、水力模型先进：效率高，性能范围广。
    2、安装、维修方便：管道式安装、进出口可象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
    3、外形美观：采用优质外套，高效节能。
    4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
    5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。
    6、扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。
    7、立式结构，占地面积小。电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。

    GDL型立式多级管道离心泵工作条件：
    1、用于输送清水或物理化学性质类似于清水的液体；
    2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；
    3、高液体温度不超过120℃；
    4、高工作压力不超过2.5MPa;
    5、电源电压为3相380V、50HZ。电压波动在±5%以内;
    6、周围环境温度应低于40℃,相对湿度低于95%。

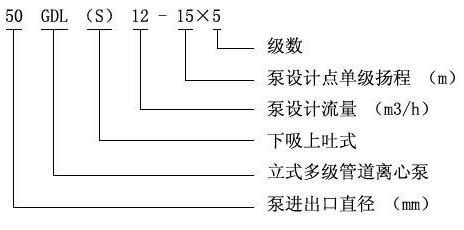

    GDL型立式多级管道离心泵型号说明：


    GDL型立式多级管道离心泵外形结构图：


    GDL型立式多级管道离心泵性能参数表：
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    25GDL2-12 3 2 36 2900 1.1 30 2.9 58
    25GDL2-12 4 2 48 2900 1.1 30 2.9 62
    25GDL2-12 5 2 60 2900 2 30 2.9 68
    25GDL2-12 6 2 72 2900 2 30 2.9 72
    25GDL2-12 7 2 84 2900 2 30 2.9 78
    25GDL2-12 8 2 96 2900 2.2 30 2.9 82
    25GDL2-12 9 2 108 2900 2 30 2.9 86
    25GDL2-12 10 2 120 2900 3 30 2.9 98
    25GDL2-12 11 2 132 2900 3 30 2.9 102
    25GDL2-12 12 2 144 2900 3 30 2.9
    25GDL2-12 13 2 156 2900 4 30 2.9
    25GDL2-12 14 2 168 2900 4 30 2.9
    25GDL2-12 15 2 180 2900 4 30 2.9
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    25GDL4-11 3 4 33 2900 1.1 42 2.9 58
    25GDL4-11 4 4 44 2900 1.5 42 2.9 65
    25GDL4-11 5 4 55 2900 2.2 42 2.9 72
    25GDL4-11 6 4 66 2900 2.2 42 2.9 76
    25GDL4-11 7 4 77 2900 3 42 2.9 86
    25GDL4-11 8 4 88 2900 3 42 2.9 90
    25GDL4-11 9 4 99 2900 3 42 2.9 94
    25GDL4-11 10 4 110 2900 4 42 2.9 110
    25GDL4-11 11 4 121 2900 4 42 2.9 114
    25GDL4-11 12 4 132 2900 4 42 2.9
    25GDL4-11 13 4 143 2900 4 42 2.9
    25GDL4-11 14 4 154 2900 5.5 42 2.9
    25GDL4-11 15 4 165 2900 5.5 42 2.9
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    40GDL6-12 3 6 36 2900 1.5 52 2.9 72
    40GDL6-12 4 6 48 2900 2.2 52 2.9 78
    40GDL6-12 5 6 60 2900 2.2 52 2.9 82
    40GDL6-12 6 6 72 2900 3 52 2.9 92
    40GDL6-12 7 6 84 2900 3 52 2.9 96
    40GDL6-12 8 6 96 2900 4 52 2.9 112
    40GDL6-12 9 6 108 2900 4 52 2.9 116
    40GDL6-12 10 6 120 2900 4 52 2.9 120
    40GDL6-12 11 6 132 2900 5.5 52 2.9 140
    40GDL6-12 12 6 144 2900 5.5 52 2.9
    40GDL6-12 13 6 156 2900 7.5 52 2.9
    40GDL6-12 14 6 168 2900 7.5 52 2.9
    40GDL6-12 15 6 180 2900 7.5 52 2.9
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    50GDL12-15 2 12 30 2900 2.2 57 3.5 113
    50GDL12-15 3 12 45 2900 3 57 3.5 129
    50GDL12-15 4 12 60 2900 4 57 3.5 149
    50GDL12-15 5 12 75 2900 5.5 57 3.5 181
    50GDL12-15 6 12 90 2900 5.5 57 3.5 190
    50GDL12-15 7 12 105 2900 7.5 57 3.5 204
    50GDL12-15 8 12 120 2900 7.5 57 3.5 212
    50GDL12-15 9 12 135 2900 11 57 3.5 265
    50GDL12-15 10 12 150 2900 11 57 3.5 273
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    50GDL12-25 1 12 25 2900 2.2 57 3.5 105
    50GDL12-25 2 12 50 2900 4 57 3.5 119
    50GDL12-25 3 12 75 2900 5.5 57 3.5 138
    50GDL12-25 4 12 100 2900 7.5 57 3.5 157
    50GDL12-25 5 12 125 2900 11 57 3.5 184
    50GDL12-25 6 12 150 2900 11 57 3.5 191
    50GDL12-25 7 12 175 2900 15 57 3.5 210
    50GDL12-25 8 12 200 2900 15 57 3.5 229
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    50GDL18-15 2 18 30 2900 3 63 4 122
    50GDL18-15 3 18 45 2900 4 63 4 142
    50GDL18-15 4 18 60 2900 5.5 63 4 175
    50GDL18-15 5 18 75 2900 7.5 63 4 189
    50GDL18-15 6 18 90 2900 7.5 63 4 198
    50GDL18-15 7 18 105 2900 11 63 4 252
    50GDL18-15 8 18 120 2900 11 63 4 261
    50GDL18-15 9 18 135 2900 15 63 4 280
    50GDL18-15 10 18 150 2900 15 63 4 289
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    50GDL18-24 1 18 24 2900 3 63 4 122
    50GDL18-24 2 18 48 2900 4 63 4 142
    50GDL18-24 3 18 72 2900 7.5 63 4 175
    50GDL18-24 4 18 96 2900 11 63 4 230
    50GDL18-24 5 18 120 2900 11 63 4 247
    50GDL18-24 6 18 144 2900 15 63 4 265
    50GDL18-24 7 18 168 2900 18.5 63 4 274
    50GDL18-24 8 18 192 2900 22 63 4 301
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    65GDL24-12 2 24 24 2900 3 63 4 122
    65GDL24-12 3 24 36 2900 4 63 4 142
    65GDL24-12 4 24 48 2900 5.5 63 4 175
    65GDL24-12 5 24 60 2900 7.5 63 4 189
    65GDL24-12 6 24 72 2900 7.5 63 4 252
    65GDL24-12 7 24 84 2900 11 63 4 261
    65GDL24-12 8 24 96 2900 11 63 4 280
    65GDL24-12 9 24 108 2900 15 63 4 289
    65GDL24-12 10 24 120 2900 15 63 4 298
    65GDL24-12 11 24 132 2900 15 63 4 317
    65GDL24-12 12 24 144 2900 18.5 63 4 346
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    65GDL24-24 1 24 24 2900 3 63 4 122
    65GDL24-24 2 24 48 2900 5.5 63 4 175
    65GDL24-24 3 24 72 2900 7.5 63 4 189
    65GDL24-24 4 24 96 2900 11 63 4 262
    65GDL24-24 5 24 120 2900 15 63 4 317
    65GDL24-24 6 24 144 2900 18.5 63 4 346
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    80GDL36-12 2 36 24 2900 4 71 4.2 193
    80GDL36-12 3 36 36 2900 5.5 71 4.2 227
    80GDL36-12 4 36 48 2900 7.5 71 4.2 244
    80GDL36-12 5 36 60 2900 11 71 4.2 292
    80GDL36-12 6 36 72 2900 11 71 4.2 302
    80GDL36-12 7 36 84 2900 15 71 4.2 322
    80GDL36-12 8 36 96 2900 15 71 4.2 332
    80GDL36-12 9 36 108 2900 18.5 71 4.2 365
    80GDL36-12 10 36 120 2900 18.5 71 4.2 375
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    80GDL36-24 1 36 24 2900 4 71 4.2 193
    80GDL36-24 2 36 48 2900 7.5 71 4.2 193
    80GDL36-24 3 36 72 2900 11 71 4.2 227
    80GDL36-24 4 36 96 2900 15 71 4.2 244
    80GDL36-24 5 36 120 2900 18.5 71 4.2 292
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    80GDL54-14 2 54 28 2900 7.5 73 4 218
    80GDL54-14 3 54 42 2900 11 73 4 267
    80GDL54-14 4 54 56 2900 15 73 4 287
    80GDL54-14 5 54 70 2900 18.5 73 4 320
    80GDL54-14 6 54 84 2900 18.5 73 4 330
    80GDL54-14 7 54 98 2900 22 73 4 373
    80GDL54-14 8 54 112 2900 30 73 4 400
    80GDL54-14 9 54 126 2900 30 73 4 421
    80GDL54-14 10 54 140 2900 37 73 4 432
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    80GDL54-28 1 54 28 2900 7.5 73 4 218
    80GDL54-28 2 54 56 2900 15 73 4 287
    80GDL54-28 3 54 84 2900 18.5 73 4 320
    80GDL54-28 4 54 112 2900 30 73 4 453
    80GDL54-28 5 54 140 2900 37 73 4 493
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    100GDL72-14 2 72 28 2900 11 73 4.5 276
    100GDL72-14 3 72 42 2900 15 73 4.5 298
    100GDL72-14 4 72 56 2900 18.5 73 4.5 336
    100GDL72-14 5 72 70 2900 22 73 4.5 381
    100GDL72-14 6 72 84 2900 30 73 4.5 453
    100GDL72-14 7 72 98 2900 30 73 4.5 466
    100GDL72-14 8 72 112 2900 37 73 4.5 493
    100GDL72-14 9 72 126 2900 37 73 4.5 582
    100GDL72-14 10 72 140 2900 45 73 4.5 595
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    100GDL72-28 1 72 28 2900 11 73 4.5 276
    100GDL72-28 2 72 56 2900 18.5 73 4.5 336
    100GDL72-28 3 72 84 2900 30 73 4.5 453
    100GDL72-28 4 72 112 2900 37 73 4.5 582
    100GDL72-28 5 72 140 2900 45 73 4.5 595
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    100GDL100-30 1 100 30 2900 18.5 73 4.5 336
    100GDL100-30 2 100 60 2900 30 73 4.5 453
    100GDL100-30 3 100 90 2900 37 73 4.5 493
    100GDL100-30 4 100 120 2900 55 73 4.5 640
    100GDL100-30 5 100 150 2900 75 73 4.5 840
    100GDL100-30 6 100 180 2900 75 73 4.5 855
    100GDL100-30 7 100 210 2900 90 73 4.5 870
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    125GDL100-20 2 108 40 2900 18.5 74 4.5 292
    125GDL100-20 3 108 60 2900 30 74 4.5 430
    125GDL100-20 4 108 80 2900 37 74 4.5 463
    125GDL100-20 5 108 100 2900 45 74 4.5 555
    125GDL100-20 6 108 120 2900 55 74 4.5 640
    125GDL100-20 7 108 140 2900 75 74 4.5 840
    125GDL100-20 8 108 160 2900 75 74 4.5 855
    125GDL100-20 9 108 180 2900 90 74 4.5 870
    125GDL100-20 10 108 200 2900 90 74 4.5 955
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    125GDL100-30 1 100 30 2900 18.5 74 4.5 336
    125GDL100-30 2 100 60 2900 30 74 4.5 453
    125GDL100-30 3 100 90 2900 37 74 4.5 493
    125GDL100-30 4 100 120 2900 55 74 4.5 640
    125GDL100-30 5 100 150 2900 75 74 4.5 840
    125GDL100-30 6 100 180 2900 75 74 4.5 855
    125GDL100-30 7 100 210 2900 90 74 4.5 870
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    150GDL160-20 2 160 40 2900 30 78 4.5 422
    150GDL160-20 3 160 60 2900 37 78 4.5 452
    150GDL160-20 4 160 80 2900 55 78 4.5 613
    150GDL160-20 5 160 100 2900 75 78 4.5 820
    150GDL160-20 6 160 120 2900 75 78 4.5 836
    150GDL160-20 7 160 140 2900 90 78 4.5 922
    型号 级数 流量 扬程 转速 电机功率 效率 必需汽蚀余量 重量
    m3/h M r/min kw % NPSH KG
    150GDL160-30 1 160 30 2900 30 78 4.5 422
    150GDL160-30 2 160 60 2900 37 78 4.5 452
    150GDL160-30 3 160 90 2900 55 78 4.5 613
    150GDL160-30 4 160 120 2900 75 78 4.5 820
    150GDL160-30 5 160 150 2900 90 78 4.5 922
    150GDL160-30 6 160 180 2900 110 78 4.5 1210
    150GDL160-30 7 160 210 2900 132 78 4.5 1360

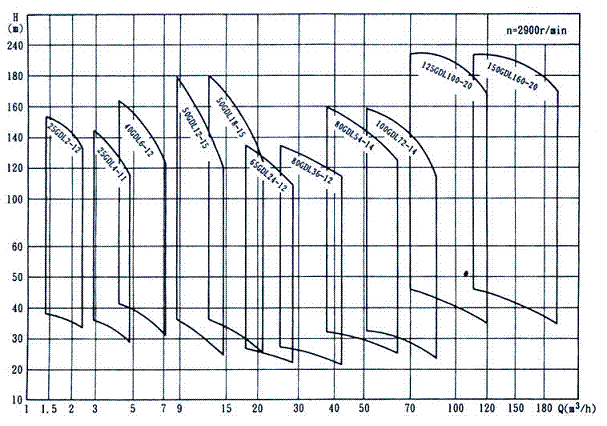

    GDL型立式多级管道离心泵性能曲线图：

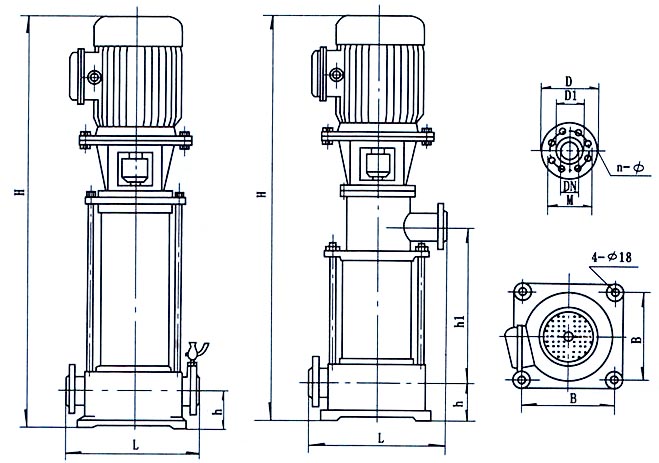

    GDL型立式多级管道离心泵安装尺寸图：

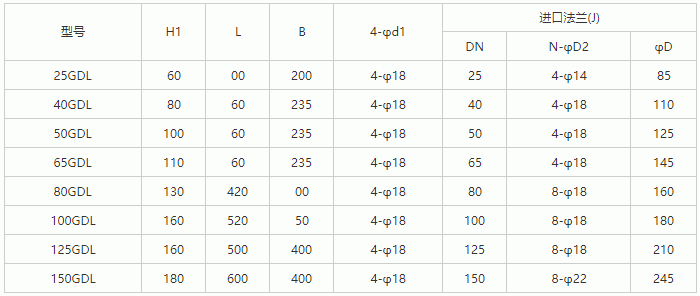

    GDL型立式多级管道离心泵连接尺寸表：


    GDL型立式多级管道离心泵安装说明：
    1、安装时管路重量不不应承受在泵上，否则易损环水泵；
    2、泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
    3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；
    4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；
    5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在佳工况下运行，增长水泵的使用寿命；
    6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
    7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
    8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。

    GDL型立式多级管道离心泵维修与保养：
    运行中的维护和保养：
    1、进水管路必须高度密封，不能漏水、漏气；
    2、禁止GDL型立式多级管道离心泵在汽蚀状态下长期运行；
    3、禁止GDL型立式多级管道离心泵在大流量工况运行时，电机超电流长期运行；
    4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；
    5、GDL型立式多级管道离心泵在运行中应有专人看管，以免发生意外；
    6、GDL型立式多级管道离心泵每运行500小时应对轴承进行加油；
    7、GDL型立式多级管道离心泵进行长期运行后，由于机械磨损，使机组噪声及振动增大，应停车检查，必要进可更换易损零件及轴承，机组大修期一般为一年。
    机械密封的维护与保养：
    1、机械密封润滑液应清洁无固体颗粒；
    2、严禁机械封在干磨情况下工作；
    3、起动前应盘动GDL型立式多级管道离心泵（电机）几圈，以免突然起动造成机械密封断裂损坏。

    GDL型立式多级管道离心泵故障原因及排除方法：


    提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【GDL型立式多级管道离心泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
