当前位置：首页 >> 油泵
>> 离心油泵 >> IY型单级单吸离心油泵 更新时间 2024-10-29 22:55:53
离心油泵
| IY型单级单吸离心油泵 |
 |
产品名称： | IY型单级单吸离心油泵 | |||||
| 型号： | IY型 | ||||||
| 流量： | 7.5-12.5m3/h | ||||||
| 扬程： | 4-34m | ||||||
| 功率： | 0.55-3KW | ||||||
|
|||||||
| 您正在浏览：【IY型单级单吸离心油泵】 | |||||||
IY型单级单吸离心油泵详细介绍
IY型单级单吸离心油泵产品概述：
IY型单级单吸离心油泵，适用于输送不含固体颗粒的石油产品，被输送介质的温度在-20℃~+150℃之间，泵的最高工作压力布大于1.6MPa，吸入口压力不大于0.8MPa，主要用于油田、炼厂、石油化学工业。

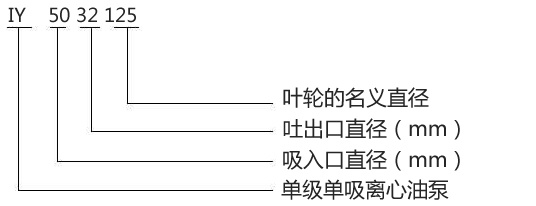

IY型单级单吸离心油泵型号说明：
IY型单级单吸离心油泵结构型式：
泵为卧式安装，水平轴向吸入，吐出口方向分为R、L、T三种，从吸入端看，吐出口分别朝右、朝左、朝上，泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。轴封采用软填料密封。轴承为单列向心球轴承，采用润滑油润滑。旋转方向，从电机端看，泵为顺时针方向旋转。
IY型单级单吸离心油泵结构特点：
1、IY型单级单吸离心油泵的主要零件有泵体、叶轮、泵盖、悬架部件，机械密封部件、轴等。
2、该系列单级泵为后开门结构，其优点是转子部件检修或更换无须拆卸管道，转子部件由悬架支撑哲(请参考IY泵结构图)。
2、该系列单级泵为后开门结构，其优点是转子部件检修或更换无须拆卸管道，转子部件由悬架支撑哲(请参考IY泵结构图)。
3、泵轴向力的平衡，轴向力较大的泵，叶轮设有平衡孔，其余轴向力由轴承承受。
4、轴封形式采用不平衡单端面机械密封，轴封室外设有水冷却套，可以通过泵侧面1/4管接口接通外来冷水，对轴封进行冷却。
5、传动方式，泵的传动是通过联轴器与电机直联。从传动方向看，泵为顺时针旋转。
6、主要零件材质：过流部件材质一般为普通灰铸铁。
7、成套范围：成套供应泵、电动机、公用底座、联轴器等订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。
1、IY型单级单吸离心油泵是根据国际标准ISO2858所规定的性能和尺寸设计的。泵主要由泵体、泵盖、叶轮、轴、密封部件和悬架部件等组成；
2、IY型单级单吸离心油泵的结构采取后开门的结构形式，即泵体与泵盖的分界在叶轮的背面，泵体和泵盖构成泵的工作室；叶轮、轴和滚动轴承等为泵的转子；
3、悬架和轴承部件支承泵的转子。为了平衡泵的轴向力，大多数叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。但有些泵的轴向力不大，叶轮背面不必设密封环和平衡孔；
3、悬架和轴承部件支承泵的转子。为了平衡泵的轴向力，大多数叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。但有些泵的轴向力不大，叶轮背面不必设密封环和平衡孔；
4、轴承采用两个向心球轴承（IR泵为一个向心球轴承，两个向心推力球轴承）装在悬架内，支承泵轴，承受泵的径向力和轴向力。轴封采用填料密封或机械密封，在轴封处装有轴套以保护轴；

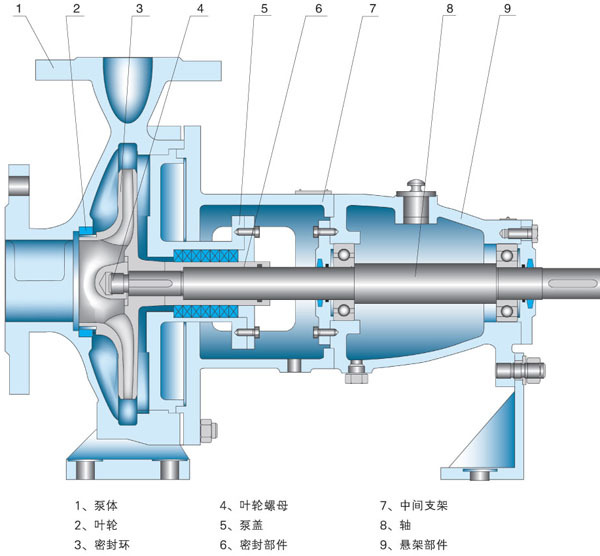

IY型单级单吸离心油泵外形结构图：

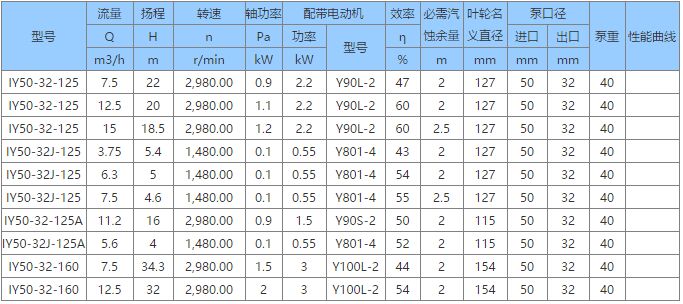

IY型单级单吸离心油泵性能参数表：
IY型单级单吸离心油泵使用说明：
1、操作注意事项：
A、泵只允许在规定的参数范围内运转；
B、泵不允许在吐出阀门关闭或关到很小开度下运转。否则导致泵发热，降低寿命。如果泵是安装在一个并联系统中，每台泵都要在特定的参数下运行以保障泵的流量；
C、泵不能关闭吸入口阀门运行。否则使泵发生干转，导致泵零件损坏；
D、泵输送介质不能含有空气或者气体，否则会使泵的流量和扬程不可能准确的测出，同时会产生研磨损坏零件。
2、泵启动前检查：
A、启动泵前，应先盘动转子，检查转子是否灵活；
B、检查全部螺栓、管路引线的联接是否紧固和泵周围的安全情况；
C、检查全部仪表、阀门及仪器是否正常
D、检查油环位置、油位计的油位是否正常；
E、检查电动机的转向是否与泵的转向一致。
3、泵的启动：
A、打开泵的吸入阀和水封水管路的阀；
B、关闭泵的出口闸阀、压力表旋塞；用输送的液体或抽真空系统排除吸入管和泵体内空气；泵内无液体时不允许启动，否则会损坏零件。
C、启动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，观察压力表和开关的指示，按出口压力表读数控制泵给定的扬程。
4、泵的运行：
A、本型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段或在平衡室外设置一短管，平衡液体经短管流向泵外，为保证泵正常运行，平衡水管绝对不允许堵塞；
B、本型泵滚动轴承均无冷却装置，轴承温升变化反应了泵的装配质量，轴承温升不得高于环境温度35摄氏度，最高温度不应高于75摄氏度；
C、本型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值；
D、泵在运行期间每隔一定的时间应检查仪表、泵的转速和叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大时应及时更换。此外，监测泵的流量、扬程、温度及润滑情况；泵在发生故障时，应停泵，且参考故障排除表进行维修。
5、泵的停车：
停车前应先关压力表旋塞，慢慢关闭出口闸阀，待出口阀门关闭完毕后再停电机，当泵停稳后在关闭泵的吸入阀。
6、泵的维修：
为了保持泵高效稳定的工作状态，泵必须经常维修，维修的项目和每次维修的间隔时间取决泵的工作条件和泵的运行状况。定期检查泵的性能（如流扬程、振动等）而且要做记录，按这些记录数据去分析泵是否正常工作，是否需要维修或者确定要修的哪一部位。在一般条件下，如果坚持精密的测试记录定期的总结记录，那么，每隔几个月就可以得到泵是否需要维修的可靠资料。除在规定时间对泵监测外，下面的维护是经常的；
A、检查泵底座、泵、电机是否紧固，如果松动会引起泵的振动；
B、检查仪表、引线的状况，检查管路是否泄露或松动，或其他形式的损坏。如果需要应立即检修；
C、填料压盖不能压的过紧，否则会影响填料寿命；
D、轴承润滑油每工作1000小时更换一次。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【IY型单级单吸离心油泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
