当前位置：首页 >> 离心泵 >> 单级离心泵 >> S、SH型单级双吸离心泵

更新时间 2024-10-29 22:55:54

单级离心泵

S、SH型单级双吸离心泵

产品名称：

S、SH型单级双吸离心泵

型号：

S、SH型

流量：

72-5310m3/h

扬程：

10-125m

功率：

30-800KW

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③流量 ④扬程 ⑤功率 ⑥转速 ⑦口径 ⑧压力 ⑨材质 ⑩电压 ⑪温度 ⑫介质 ⑬附件
良大服务：	提供全套流体控制解决方案，良大泵业售前、售中、售后专业服务。

您正在浏览：【S、SH型单级双吸离心泵】

S、SH型单级双吸离心泵详细介绍

S、SH型单级双吸离心泵产品概述：
S、SH型单级双吸离心泵的吸入口和吐出口均在水泵的轴心线下方，与轴线垂直成水平方向。维修方便，无须拆卸进、出水管路及电动机，高效节能、应用范围广。S、SH型单级双吸离心泵是新型节能卧式中开泵，主要由泵体、泵盖、轴、叶轮、密封环、轴套、轴承部件等组成，其吸入口和排出口均在水泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。供输送清水或物理化学性质类似水的其它液体，根据用户需求，通过改变泵结构及材质可用于输送多泥沙水或各类腐蚀性液体。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。适用于工厂、矿山、城市给水、电站、自来水、农田灌溉和各种水利工程。具有结构紧凑、外形美观、稳定性好、便于安装、运行平稳、噪音低、使用寿命长、维修方便的特点。

S、SH型单级双吸离心泵型号意义：

例如：300 S 90 A

300 – 吸入口直径（mm）

S、SH– 单级双吸离心泵

90 – 设计扬程（m）

A – 叶轮经一次切割

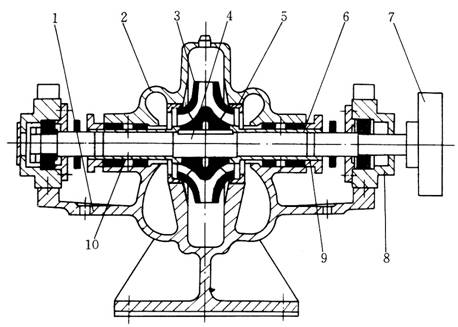

S、SH型单级双吸离心泵产品结构图：

1—泵体；2—泵盖；3—叶轮；4—轴；5—密封环；

6—轴套；7—联轴器；8—轴承体；9—填料压盖；10—填料

S、SH型单级双吸离心泵产品结构：

1、主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

2、吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向，检修时无需拆卸进出口水管及电机。

3、从传动方向看去，水泵为顺时针方向旋转(可改为逆时针方向旋转)。

4、水泵通过联轴器由电动机直接传动。

5、轴封为软填料密封(可采用机械密封结构)，在填料之间有水封环，水泵工作时小量高压水通过水风管流入填料腔起水封作用。

S、SH型单级双吸离心泵性能参数表：

型号	流量 Q ( m 3 /h)	扬程 H (m)	转速 n (r/min)	功率 (KW)		效率η (%)	汽蚀余量 (NPSH)r(m)	备注（老型号）
型号	流量 Q ( m 3 /h)	扬程 H (m)	转速 n (r/min)	轴功率	电机功率	效率η (%)	汽蚀余量 (NPSH)r(m)	备注（老型号）
100S90	80	90	2950	30.1	37	65	2.5
100S90A	72	75		23	30	64	2.5
150S100	160	100		59.8	75	73	3.5
150S78	160	78		45	55	73.5	3.5	6sh-6
150S78A	144	62		33.8	45	72	3.5	6sh-6 A
150S50	160	50		27.3	37	80	3.9	6sh-9
150S50A	144	40		20.9	30	75	3.9	6sh-9 A
150S50B	133	36		18.6	22	70	3.9	6sh-9B
200S95A	280	95		91.7	110	79.2	5.3	8sh-6A
200S95B	270	75		73.5	90	75	5.3	8sh-6B
200S63	280	63		58.3	75	82.7	5.8	8sh-9
200S63A	270	46		45.1	55	75	5.8	8sh-9 A
200S42	280	42		38.1	45	84.2	6	8sh-13
200S42A	270	36		33.1	37	80	6	8sh-13A
250S65	485	65	1450	109	132	78.6	3	10sh-6
250S65A	468	54		89.4	110	77	3	10sh-6A
250S39	485	39		61.5	75	83.6	3.2	10sh-9
250S39A	468	30.5		49.3	55	79	3.2	10sh-9 A
250S24	485	24		36.9	45	85.8	3.5	10sh-13
250S24A	414	20.3		27.6	37	83	3.5	10sh-13 A
250S14	485	14		21.5	30	85.8	3.8	10sh-19
250S14A	432	11		15.8	18.5	82	3.8	10sh-19A
300S110	790	110		295.7	440	80	4
300S90	790	90		242.8	315	79.6	4	12sh-6
300S90A	756	78		217	280	74	4	12sh-6 A
300S90B	720	67		180	220	73	4	12-sh6B
300S58	790	58		149.9	180	84.2	4.4	12sh-9
300S58A	720	49		118.6	160	81	4.4	12sh-9A
300S58B	684	43		100	132	80	4.4	12sh-9B
300S32	790	32		79.2	110	86.8	4.6	12sh- 13
300S32A	720	26		60.7	75	84	4.6	12sh-13A
300S19	790	19		47	55	86.8	5.2	12sh- 19
300S19A	720	16		39.2	45	80	5.2	12sh-19A
300S12	790	12		30.4	37	84.8	5.5	12sh-28
300S12A	684	10		3.9	30	78	5.5	12sh-28 A
350S125	1260	125		534	710	80.5	5.4	14sh-6
350S125A	1181	112		462	630	78	5.4	14sh-6A
350S125B	1098	96		373	500	77	5.4	14sh-6B
350S75	1260	75		303	355	85.2	5.8	14sh-9
350S75A	1170	65		247	280	84	5.8	14sh-9A
350S75B	1080	55		197	220	82	5.8	14sh-9B
350S44	1260	44		173	220	87.5	6.3	14sh-13
350S44A	1116	36		131	160	84	6.3	14sh-13A
350S26	1260	26		102	132	87.5	6.7	14sh-19
350S26A	1116	21.5		78.8	90	83	6.7	14sh-19A
350S16	1260	16		64.5	75	85.3	7.1	14sh-28
350S16A	1044	13.4		48.8	55	48	7.1	14sh-28A
500S98	2020	95	970	678	800	79.5	4	20sh-6
500S98A	1872	83		540	630	78.5	4	20sh-6A
500S98B	1746	74		452	560	78	4	20sh-6B
500S59	2020	59		391	450	83	4.5	20sh-9
500S59A	1872	49		333	400	75	4.5	20sh-9A
500S59B	1746	40		257	315	74	4.5	20sh-9B
500S35	2020	35		219	280	88	4.8	20sh-13
500S35A	1746	27		151	220	85	4.8	20sh-13A
500S22	2020	22		144.1	185	84	5.2	20sh-19
500S22A	1746	17		101	132	80	5.2	20sh-19A
500S13	2020	13		86.2	110	83	5.7	20sh-28
600S75	3170	75		727	800	89	7.5	24sh-9
600S75A	2880	65		580	630	88	7.5	24sh-9A
600S47	3170	47		465	560	88	7.5	24sh-13
600S32	3170	32		310	400	89	7.5	24sh-19
600S32A	2880	27		238	280	89	7.5	24sh-19A
600S22	3170	22		223	280	85	7.5	24sh-28
600S22A	2880	18.2		168.5	200	84.5	7.5	24sh-28A
800S32	5500	32	730	700	315	84	74.5	32sh-19
800S-32A	5310	29		570	450	84	4.5	32sh-19

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【S、SH型单级双吸离心泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
