当前位置：首页 >> 离心泵
>> 卧式离心泵 >> IH型卧式化工离心泵 更新时间 2024-10-29 22:56:07
卧式离心泵
| IH型卧式化工离心泵 |
 |
产品名称： | IH型卧式化工离心泵 | |||||
| 型号： | IH | ||||||
| 流量： | 6.3-400m3/h | ||||||
| 扬程： | 5-125m | ||||||
| 功率： | 0.55-75KW | ||||||
|
|||||||
| 您正在浏览：【IH型卧式化工离心泵】 | |||||||
IH型卧式化工离心泵详细介绍
IH型卧式化工离心泵产品概述：
IH型卧式化工离心泵是单级单吸(轴向吸入)悬臂式离心泵，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用标准ISO2858，具有性能范围广、效率高、“三化”水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。IH型卧式化工离心泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为-20℃-300℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
IH型卧式化工离心泵产品特点：
1、高效节能：IH型卧式化工离心泵的效率比F型3～5%，是理想的节能产品；
2、轴封：轴封为填料或机械密封，两种密封泵盖可通用；
3、悬架部件：悬架部件采用通用化设计，通用化程度高，可靠性高。
4、材料：主要过流部件选用不锈钢制造，可满足不同介质的输送，使用寿命长。
5、全密封轴：轴上采用密封垫和“O”型圈密封，确保轴不接触介质，提高轴的寿命。采用通用化设计，通用化程度高。
IH型卧式化工离心泵型号说明：

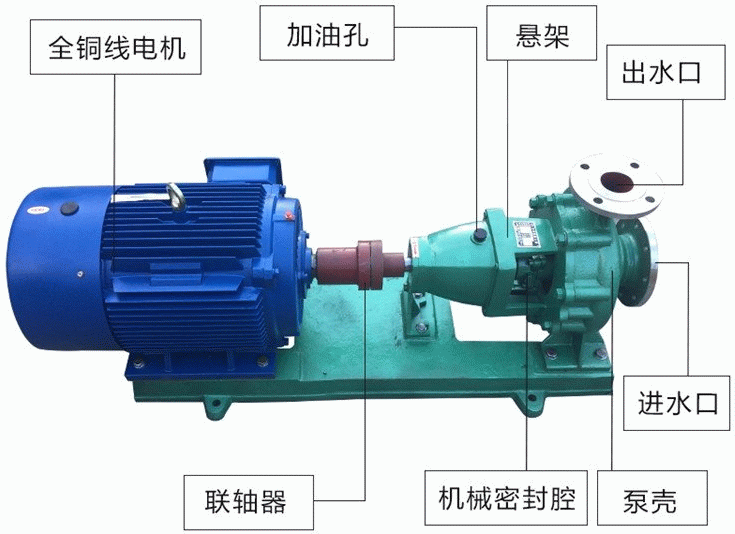

IH型卧式化工离心泵外形结构图：

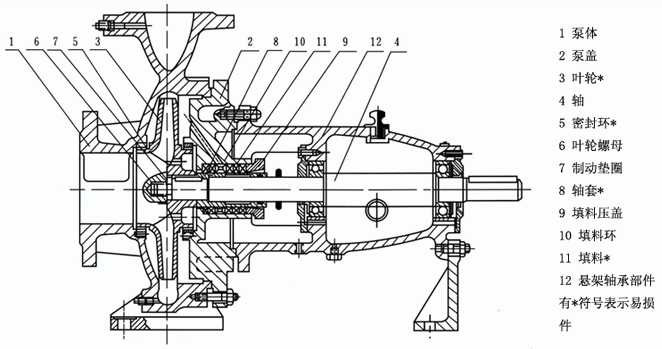

IH型卧式化工离心泵结构特点：
1、IH型卧式化工离心泵泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。
2、悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
3、只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
2、悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。
3、只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
4、IH型卧式化工离心泵的旋转方向：泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
型 号 |
进口←
mm |
出口→
mm |
流量
(m 3 /h) |
扬程
(m) |
配用电机
|
叶轮直径 mm
|
|
型号
|
功率(KW)
|
||||||
IH50-32-125
|
50
|
32
|
12.5
|
20
|
Y90L-2
|
2.2
|
125
|
IH50-32-125
|
50
|
32
|
6.3
|
5
|
Y801-4
|
0.55
|
125
|
IH50-32-160
|
50
|
32
|
12.5
|
32
|
Y100L-2
|
3
|
160
|
IH50-32-160
|
50
|
32
|
6.3
|
8
|
Y801-4
|
0.55
|
160
|
IH50-32-200
|
50
|
32
|
12.5
|
50
|
Y132S 1 -2
|
5.5
|
200
|
IH50-32-200
|
50
|
32
|
6.3
|
12.5
|
Y802-4
|
0.75
|
200
|
IH50-32-250
|
50
|
32
|
12.5
|
80
|
Y160M 1 -2
|
11
|
250
|
IH50-32-250
|
50
|
32
|
6.3
|
20
|
Y90S-4
|
1.5
|
250
|
IH65-50-125
|
65
|
50
|
25
|
20
|
Y100L-2
|
3
|
125
|
IH65-50-125
|
65
|
50
|
12.5
|
50
|
Y901-4
|
0.55
|
160
|
IH65-50-160
|
65
|
50
|
25
|
32
|
Y132S 1 -2
|
0.5
|
160
|
IH65-50-160
|
65
|
50
|
12.5
|
5
|
Y802-4
|
0.75
|
200
|
IH65-40-200
|
65
|
40
|
25
|
50
|
Y132S 2 -2
|
7.5
|
200
|
IH65-40-200
|
64
|
40
|
12.5
|
12.5
|
Y90S-4
|
1.1
|
250
|
IH65-40-250
|
64
|
40
|
25
|
80
|
Y160M 2 -2
|
15
|
250
|
IH65-40-250
|
65
|
40
|
12.5
|
20
|
Y100L 1 -4
|
2.2
|
125
|
IH80-65-125
|
80
|
65
|
50
|
20
|
Y132S 1 -2
|
5.5
|
125
|
IH80-65-125
|
80
|
65
|
25
|
5
|
Y802-4
|
0.75
|
160
|
IH80-65-160
|
80
|
65
|
50
|
32
|
Y132S 2 -2
|
7.5
|
160
|
IH80-65-160
|
80
|
65
|
25
|
8
|
Y90L-4
|
1.5
|
200
|
IH80-50-200
|
80
|
50
|
50
|
50
|
Y160M 2 -2
|
15
|
200
|
IH80-50-200
|
80
|
50
|
25
|
12.5
|
Y100L 1 -4
|
2.2
|
250
|
IH80-50-250
|
80
|
50
|
50
|
80
|
Y180M-2
|
22
|
315
|
IH80-50-250
|
80
|
50
|
25
|
20
|
Y100L 2 -4
|
3
|
315
|
IH80-50-315
|
80
|
50
|
50
|
125
|
Y200L 2 -2
|
37
|
125
|
IH80-50-315
|
80
|
50
|
25
|
32
|
Y132S-4 |
5.5
|
125
|
IH100-80-125
|
100
|
80
|
100
|
20
|
Y160M 1 -2
|
11
|
160
|
IH100-80-125
|
100
|
80
|
50
|
5
|
Y90L-4
|
1.5
|
160
|
IH100-80-160
|
100
|
80
|
100
|
32
|
Y160M 2 -2
|
15
|
200
|
IH100-80-160
|
100
|
80
|
50
|
8
|
Y100L 1 -4
|
2.2
|
200
|
IH100-65-200
|
100
|
65
|
100
|
50
|
Y180M-2
|
22
|
250
|
IH100-65-200
|
100
|
65
|
50
|
12.5
|
Y112M-4
|
4
|
250
|
IH100-65-250
|
100
|
65
|
100
|
80
|
Y200L 2 -4
|
37
|
315
|
IH100-65-250
|
100
|
65
|
50
|
20
|
Y132S-4
|
5.5
|
315
|
IH100-65-315
|
100
|
65
|
100
|
125
|
Y280S-2
|
75
|
200
|
IH100-65-315
|
100
|
65
|
50
|
32
|
Y160M-4
|
11
|
200
|
IH125-100-200
|
125
|
100
|
200
|
50
|
Y225M-2
|
45
|
250
|
IH125-100-200
|
125
|
100
|
100
|
12.5
|
Y132M-4
|
7.5
|
250
|
IH125-100-250
|
125
|
100
|
200
|
80
|
Y280S-2
|
75
|
315
|
IH125-100-250
|
125
|
100
|
100
|
20
|
Y160M-4
|
11
|
400
|
IH125-100-315
|
125
|
100
|
100
|
32
|
Y160L-4
|
15
|
250
|
IH125-100-400
|
125
|
100
|
100
|
50
|
Y200L-4
|
30
|
315
|
IH150-125-250
|
150
|
125
|
200
|
20
|
Y180M-4
|
18.5
|
250
|
IH150-125-315
|
150
|
125
|
200
|
32
|
Y200L-4
|
30
|
315
|
IH150-125-400
|
150
|
125
|
200
|
50
|
YB250M-4
|
55
|
400
|
IH200-150-250
|
200
|
150
|
400
|
20
|
YB225S-4
|
37
|
250
|
IH200-150-315
|
200
|
150
|
400
|
32
|
YB225M-4
|
45
|
315
|
IH200-150-400
|
200
|
150
|
400
|
50
|
YB280S-4
|
75
|
400
|
IH型卧式化工离心泵安装尺寸图：
IH型卧式化工离心泵安装说明：
1、泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率，泵的外形及安装尺寸，详见困5和表4。
2、必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度《或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。
泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置壤液螺孔或阀门，以供起动前灌泵之用。
泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。
3、吸入和吐出管路应该另有支架，不能用泵作支承。
4、安装泵的地点，应便于巡回检查和检修。
5、安装顺序
①、将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。
②、松开联轴器。用水平仪分别放在泵轴或底座上，通过调整禊垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。
③、用混凝土灌注底座和地脚螺检孔。
④、待混凝土干涸后，应拧紧地脚螺栓，^并重新检查泵轴的氷平度。
⑤、在接好管路及确定原动机转动方向以后，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm,两联轴器端面间隙，在一周内最大和最小的间咪差不得超过0.3mm.
⑥、在机组实际运行3 — 4小时后作最后检查，如无不良现象，则认为安装合格。
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【IH型卧式化工离心泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
