当前位置：首页 >> 化工泵
>> 化工流程泵 >> IJ型化工流程碱泵 更新时间 2024-10-29 22:56:08
化工流程泵
| IJ型化工流程碱泵 |
 |
产品名称： | IJ型化工流程碱泵 | |||||
| 型号： | IJ | ||||||
| 流量： | 5.2-400m3/h | ||||||
| 扬程： | 5-50m | ||||||
| 功率： | 0.75-55KW | ||||||
|
|||||||
| 您正在浏览：【IJ型化工流程碱泵】 | |||||||
IJ型化工流程碱泵详细介绍
IJ型化工流程碱泵产品概述：
IJ型化工流程碱泵为标准化工流程泵，该泵为单级单吸悬臂式结构，其性能参数符合GB/T5662（等效于IS02858）标准。在设计上，采用了先进的水力模型，具有较高的效率，比IH型泵提高了5%，是节能型产品。在结构设计上借鉴了美国ANSI标准，加粗了轴径、缩短了悬臂比，消除了IH型泵经常断轴的弊病，提高了运行稳定性，降低了维修费用和运行成本。公司参照了美国API682标准研制出的171系列机械密封已成功地使用于纯碱、氯碱、制盐、磷化工、冶金、环保等行业及易结晶、多颗粒的工况。IJ泵目前己有100多个规格，基本覆盖2.5MPa压力、200℃温度下的所有化工流程应用。是与CZ、ZA并列的国内应用较广泛的三大化工流程泵系列之一。
IJ型化工流程碱泵产品特点：
一、与IH型泵相比，IJ型泵结构具有以下特点：
1、缩短了叶轮的悬臂，加粗了轴的直径；
2、非对称截面的蜗壳、泵壳无口环；
3、采用三只进口轴承；
4、装有与国外先进的双端面机械密封或填料密封相似的新型密封；
二、由于以上结构使该泵具有以下优越性：
1、可以输送高粘度或固体的介质，这时泵的效率较IH泵高；
2、非对称截面蜗壳减少了流体的冲击损失，缩短了泵壳尺寸；
3、增加轴的强度，减少了转子的挠度，因而运行稳定，密封寿命长；
4、叶轮螺母与叶轮做成一体，改善了泵的入口条件，提高泵的抗汽蚀性能；
5、先进的轴封形式，使密封效果更佳，减少了泵的泄漏；
6、可以不拆卸泵壳和叶轮的情况下调节泵的间隙，减少了维修时间，节省维修成本；

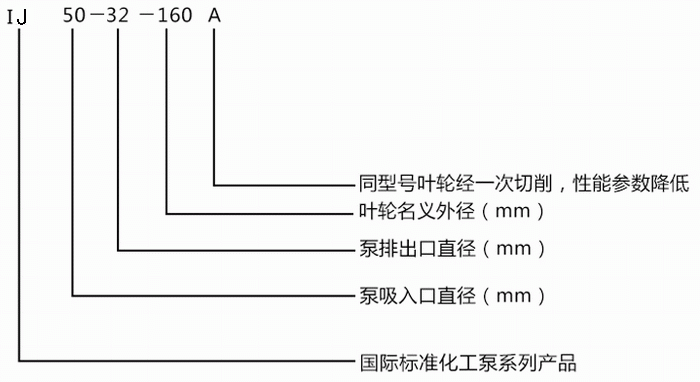

IJ型化工流程碱泵型号说明：

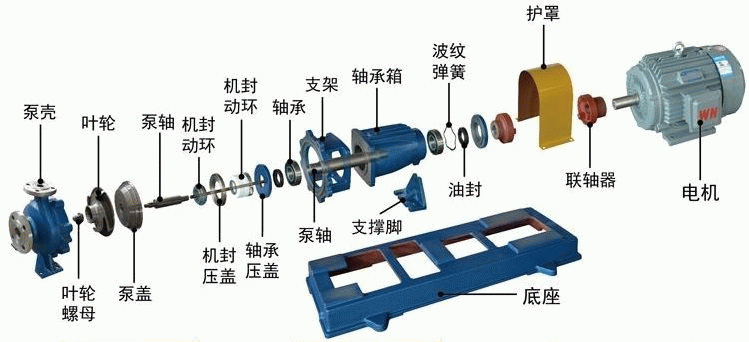

IJ型化工流程碱泵外形结构图：
IJ型化工流程碱泵性能参数表：
IJ型化工流程碱泵型号说明：
IJ型化工流程碱泵外形结构图：
IJ型化工流程碱泵性能参数表：
| 型号/性能参数 | 转速r/min | 流量m3/h | 扬程m | 电机功率KW | ||||||
| 比重 R=1.00 | 比重 R=1.35 | 比重 R=1.84 | ||||||||
| IJ40-25-125 | 2900 | 6 | 20 | Y802-2/1.1 | Y90S-2/1.5 | Y90L-2/2.2 | ||||
| IJ40-25-125A | 2900 | 5.2 | 15 | Y801-2/0.75 | Y802-2/1.1 | Y90S-2/1.5 | ||||
| IJ40-25-160 | 2900 | 6 | 30 | Y90L-2/2.2 | Y100L-2/3 | Y112M-2/4 | ||||
| IJ40-25-160A | 2900 | 5.2 | 26 | Y90S-2/1.5 | Y90L-2/2.2 | Y100L-2/3 | ||||
| IJ50-32-125 | 1450 | 6.3 | 5 | Y801-4/0.55 | Y801-4/0.55 | Y801-4/0.55 | ||||
| IJ50-32-125 | 2900 | 12.5 | 20 | Y90S-2/1.5 | Y90L-2/2.2 | Y100L-2/3 | ||||
| IJ50-32-125A | 2900 | 11.3 | 16.2 | Y90S-2/1.5 | Y90S-2/1.5 | Y90L-2/2.2 | ||||
| IJ50-32-160 | 1450 | 6.3 | 8 | Y801-4/0.55 | Y801-4/0.55 | Y802-4/0.75 | ||||
| IJ50-32-160 | 2900 | 12.5 | 32 | Y100L-2/3 | Y112M-2/4 | Y132S1-2/5.5 | ||||
| IJ50-32-160A | 2900 | 11.2 | 26 | Y90L-2/2.2 | Y100L-2/3 | Y112M-2/4 | ||||
| IJ50-32-200 | 1450 | 6.3 | 12.5 | Y802-4/0.75 | Y90S-4/1.1 | Y90L-4/1.5 | ||||
| IJ50-32-200 | 2900 | 12.5 | 50 | Y132S1-2/5.5 | Y132S2-2/7.5 | Y160M1-2/11 | ||||
| IJ65-50-125 | 1450 | 12.5 | 5 | Y801-4/0.55 | Y801-4/0.55 | Y802-4/0.75 | ||||
| IJ65-50-125 | 2900 | 25 | 20 | Y100L-2/3 | Y112M-2/4 | Y132S1-2/5.5 | ||||
| IJ65-50-125A | 2900 | 22.5 | 16 | Y90L-2/2.2 | Y100L-2/3 | Y112M-2/4 | ||||
| IJ65-50-160 | 1450 | 12.5 | 8 | Y802-4/0.75 | Y90S-4/1.1 | Y90S-4/1.1 | ||||
| IJ65-50-160 | 2900 | 25 | 32 | Y112M-2/4 | Y132S1-2/5.5 | Y132S2-2/7.5 | ||||
| IJ65-50-160A | 2900 | 22.5 | 26 | Y100L-2/3 | Y112M-2/4 | Y132S1-2/5.5 | ||||
| IJ65-40-200 | 1450 | 12.5 | 12.5 | Y90S-4/1.1 | Y90L-4/1.5 | Y100L-4/2.2 | ||||
| IJ65-40-200 | 2900 | 25 | 50 | Y132S2-2/7.5 | Y160M1-2/11 | Y160M2-2/15 | ||||
| IJ80-65-125 | 1450 | 25 | 5 | Y802-4/0.75 | Y90S-4/1.1 | Y90S-4/1.1 | ||||
| IJ80-65-125 | 2900 | 50 | 20 | Y132S1-2/5.5 | Y132S1-2/5.5 | Y132S2-2/7.5 | ||||
| IJ80-65-125A | 2900 | 46.5 | 17.3 | Y112M-2/4 | Y132S1-2/5.5 | Y132S2-2/7.5 | ||||
| IJ80-65-160 | 1450 | 25 | 8 | Y90S-4/1.1 | Y90L-4/1.5 | Y100L1-4/2.2 | ||||
| IJ80-65-160 | 2900 | 50 | 32 | Y132S2-2/7.5 | Y160M1-2/11 | Y160M2-2/15 | ||||
| IJ80-65-160A | 2900 | 46 | 28 | Y132S2-2/7.5 | Y160M1-2/11 | Y160M1-2/11 | ||||
| IJ80-50-200 | 1450 | 25 | 12.5 | Y100L1-4/2.2 | Y100L1-4/2.2 | Y100L2-4/3 | ||||
| IJ80-50-200 | 2900 | 50 | 50 | Y160M1-1/11 | Y160M2-2/15 | Y180M-2/22 | ||||
| IJ100-80-125 | 1450 | 50 | 5 | Y90L-4/1.5 | Y100L1-4/2.2 | Y100L2-4/3 | ||||
| IJ100-80-125 | 2900 | 100 | 20 | Y160M1-2/11 | Y160M2-2/15 | Y160L-2/18.5 | ||||
| IJ100-80-125A | 2900 | 93 | 17.3 | Y132S2-2/7.5 | Y160M1-2/11 | Y160M2-2/15 | ||||
| IJ100-80-160 | 1450 | 50 | 8 | Y100L1-4/2.2 | Y100L2-4/3 | Y112M-4/4 | ||||
| IJ100-80-160 | 2900 | 100 | 32 | Y160M2-2/15 | Y160L-2/18.5 | Y200L1-2/30 | ||||
| IJ100-80-160A | 2900 | 93 | 28 | Y160M1-2/11 | Y160M2-2/15 | Y160L-2/18.5 | ||||
| IJ100-80-200 | 1450 | 75 | 12.5 | Y112M-4/4 | Y132M-4/5.5 | Y132M-4/7.5 | ||||
| IJ100-80-200 | 2900 | 150 | 50 | Y200L1-2/30 | Y225M-2/45 | Y250M-2/55 | ||||
| IJ100-65-200 | 1450 | 50 | 12.5 | Y100L2-4/3 | Y112M-4/4 | Y132S-4/5.5 | ||||
| IJ100-65-200 | 2900 | 100 | 50 | Y180M-2/22 | Y200L1-2/30 | Y225M-2/45 | ||||
| IJ125-80-200 | 2900 | 150 | 50 | Y200L1-2/30 | Y225M-2/45 | Y250M-2/55 | ||||
| IJ125-100-250 | 1450 | 100 | 20 | Y160M-4/11 | Y160M-4/11 | Y160L-4/15 | ||||
| IJ125-100-250 | 2900 | 200 | 80 | Y280S-2/75 | Y280M-2/90 | Y315S-2/110 | ||||
| IJ150-125-250 | 1450 | 200 | 20 | Y180M-4/18.5 | Y180L-4/22 | Y200L-1/30 | ||||
| IJ200-150-250 | 1450 | 300 | 20 | Y200L-4/30 | Y225S-4/37 | Y225M-4/45 | ||||
| IJ200-150-250 | 1450 | 400 | 20 | Y200L-4/30 | Y225S-4/37 | Y225M-4/55 | ||||
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【IJ型化工流程碱泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
