当前位置：首页 >> 磁力泵 >> 多级磁力泵 >> CD型化工多级磁力泵

更新时间 2024-10-29 22:56:25

多级磁力泵

CD型化工多级磁力泵

产品名称：

CD型化工多级磁力泵

型号：

流量：

2-280m3/h

扬程：

20-600m

功率：

5.5-315KW

良大优势：	1、质量稳定：实行全过程质量监控细心把关，全方位检测！ 2、价格合理：高效率的成本控制减少开支，让利于客户！ 3、交货快捷：充足的库存，便捷的物流严格按照合同期交货！
订货须知：	请您尽量提供详细参数 ①名称 ②型号 ③流量 ④扬程 ⑤功率 ⑥转速 ⑦口径 ⑧压力 ⑨材质 ⑩电压 ⑪温度 ⑫介质 ⑬附件
良大服务：	提供全套流体控制解决方案，良大泵业售前、售中、售后专业服务。

您正在浏览：【CD型化工多级磁力泵】

CD型化工多级磁力泵详细介绍

CD型化工多级磁力泵产品概述：
CD型无泄漏石油化工流程多级磁力泵是我公司在解决小流量，高扬程的流体输送难题而设计。其结构、水力及磁路设计采用新颖技术，成功地将磁力驱动技术应用于多级磁力离心泵，解决了大功率，大间隙磁路设计及高工作压力下多级泵的轴向力平衡及静密封问题。同时采用磁力驱动联轴器及轴承失效监控装置的配合，更保障了泵长期安全可靠运行。

CD型化工多级磁力泵型号说明：

C：磁力驱动型

D：多级型

12：进口口径65mm

50：叶轮名义直径50mm

CD型化工多级磁力泵产品优点：

1、CD无泄漏石油化工流程多级磁力泵是我公司根据HG/T 2730-2012.API685-2000自行研发设计卧式径向剖分，外壳为筒形结构，内壳为节段式结构全密封、无泄漏、无污染的流量小、扬程高、体积小新型工业用泵；

2、泵体、内转子、泵盖、叶轮、隔离套和泵轴等过流部件材质可采用304、316、316L、904、TA2、HC276等材质精密铸造成型；

3、泵体和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造，应能承受高速高压液体的冲刷，且能够承受瞬时热冲击的影响，具有高抗汽蚀能力、流道光洁、互换性好，保证泵的耐腐蚀性和耐压性；　

4、叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造，保证了可靠的扭矩传递，其闭式结构，流道优化设计、高效率、低NPSHR值、互换性好，保证了泵流量及扬程稳定性；

5、隔离套是采用316L、TA2、HC276等材质及低漩涡隔套设计，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。可选用高电阻率、高强度的HC276材料制作隔离套，在降低涡流方面效果十分明显，消除所有多余的热量而减少了能耗；具有较高的耐破裂压力、安全系数高，同时将泵腔与外界完全隔离，使泵室完全处于密封状态，是输送过程中达到无泄漏。

6、动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,碳化钨等材料，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命；

7、磁块选用钐钴2:17，它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，可以最大程度避免退磁，使得磁材料的理论使用寿命高达20年；

8、泵轴向力自平衡结构是利用流体水力学原理，通过流体压差自动平衡轴向力，滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力，能做到在工况点轴向力几乎为零，大大提高了整机运行的稳定性；

9、磁力泵采用双滑动轴承结构，运行更平稳，使介质流通顺畅、滑动轴承的润滑效果完美；轴套和滑动轴承中的弹性垫片结构，延长轴承的使用寿命，减少泵的振动，同时避免了由于高温条件引起的滑动轴承胀裂；

10、无泄漏，所有密封点采用封闭式静密封密封，通过磁性联轴器驱动，不需要氮气密封，安全、经济和高效，解决了介质泄漏；

11、传动部件滚动轴承采用SKF或NSK油脂润滑免维护轴承。

12、内循环的冷却和润滑方式，更适宜输送各种流体介质，包括易汽化介质；

13、根据介质温度选用底脚支承(基本型)和中心支承(高温型)。

CD型化工多级磁力泵产品用途：
产品用途：广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒、高温、强酸碱、有机容剂和贵重液体的输送。

适用温度：-20～120℃，采用新型材料耐温可达-20～400℃；

选装配件：温度监控装置，防空运转装置，泄漏监控装置；

注意事项：当介质比重大于1.3mg/cm3时订货时应说明，禁止空运转，禁止输送含有颗粒或有结晶的介质。

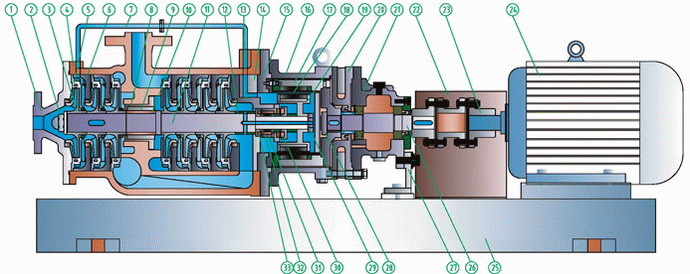

CD型化工多级磁力泵产品结构图：

CD型化工多级磁力泵性能参数表：

CD标准性能表
泵型号		流量(m3/h)	扬程(m)	转速(r/min)	效率(%)	功率(kW)		必需汽蚀余量NPSHr(m)
泵型号		流量(m3/h)	扬程(m)	转速(r/min)	效率(%)	轴功率	电机功率	必需汽蚀余量NPSHr(m)
CD1.6-50	2	2	100	2950	13	3.35	7.5	2
	3		150			5.03	11
	4		200			6.07	15
	5		250			8.38	15
	6		300			10.05	18.5
	7		350			11.73	22
	8		400			13.4	22
CD3-43	2	3	86	2950	13.5	5.2	7.5	2
	3		129			7.8	11
	4		172			10.4	15
	5		215			13	18.5
	6		258		12	17.6	22
	7		301			20.5	30
	8		344			23.4	30
	9		387			26.3	37
	10		430			29.3	37
CD6-25	3	6.3	75	2950	33	3.9	5.5	2.5
	4		100			5.2	7.5
	5		125			6.5	11
	6		150			7.8	11
	7		175			9.1	15
	8		200			10.4	15
	9		225			11.7	15
	10		250			13	18.5
	11		275			14.3	18.5
	12		300			15.6	22
CD6-43	2	6	86	2950	21	6.7	11	2
	3		129			10	15
	4		172			13.4	18.5
	5		215			16.7	22
	6		258			20.1	30
	7		301			23.4	30
	8		344			26.8	37
	9		387			30.1	37
	10		430			33.4	45
CD10-40	2	10	80	2950	33	6.6	11	2.3
	3		120			9.9	15
	4		160			13.2	18.5
	5		200			16.5	22
	6		240			19.8	30
	7		280			23.1	30
	8		320			26.4	37
	9		360			29.7	37
	10		400			33	45
CD12-25	3	12.5	75	2950	42	6.08	7.5	2
	4		100			8.1	11
	5		125			10.1	15
	6		150			12.2	15
	7		175			14.2	18.5
	8		200			16.2	22
	9		225			18.3	22
	10		250			20.3	30
	11		275			22.3	30
	12		300			24.3	30
CD12-50	3	12.5	150	2950	28	18.2	30	2.7
	4		200			24.3	30
	5		250			30.4	37
	6		300			36.5	45
	7		350			42.5	55
	8		400			48.6	55
	9		450			54.7	75
	10		500			60.8	75
	11		550			66.8	90
	12		600			72.9	90
CD25-30	3	25	90	2950	50	12.2	15	2.9
	4		120			16.3	22
	5		150			20.4	30
	6		180			24.5	30
	7		210			28.6	37
	8		240			32.7	45
	9		270			36.8	45
	10		300			40.8	55
CD25-50	2	25	100	2950	40	17	22	2.9
	3		150			25.5	37
	4		200			34	45
	5		250			42.5	55
	6		300			51	75
	7		350			59.5	75
	8		400			68	90
	9		450			76.6	110
	10		500			85.1	110
CD46-30	3	46	90	2950	58	19.4	30	3.5
	4		120			25.9	37
	5		150			32.4	45
	6		180			38.9	55
	7		210			45.3	55
	8		240			51.8	75
	9		270			58.3	75
	10		300			64.8	90
CD46-50	2	46	100	2950	51	24.6	30	3.5
	3		150			36.8	45
	4		200			49.1	75
	5		250			61.4	75
	6		300			73.7	90
	7		350			85.9	110
	8		400			98.2	132
	9		450			110	132
	10		500			122	160
	11		550			135	160
	12		600			147	185
CD85-45	2	85	90	2950	56	37	45	4.2
	3		135			55	75
	4		180			74	90
	5		225			93	110
	6		270			112	160
	7		315			130	160
	8		360			149	185
	9		405			167	220
CD85-80	2	85	160	2950	53	70	90	4.4
	3		240			104	132
	4		320			139	185
	5		400			174	220
	6		480			208	250
	7		560			243	315
CD155-30	3	155	90	1480	63	60	75	3.6
	4		120			80	110
	5		150			100	132
	6		180			120	160
	7		210			140	185
	8		240			160	200
	9		270			180	220
	10		300			200	250
CD280-43	2	280	86	1480	65	100	132	4
	3		129			151	185
	4		172			201	250
	5		215			250	315

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【CD型化工多级磁力泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
