当前位置：首页 >> 轴流泵
>> 耐腐轴流泵 >> HZWS石墨轴流泵 更新时间 2024-10-29 22:56:26
耐腐轴流泵
| HZWS石墨轴流泵 |
 |
产品名称： | HZWS石墨轴流泵 | |||||
| 型号： | HZWS | ||||||
| 流量： | 300～12000m3/h | ||||||
| 扬程： | 3～5m | ||||||
| 功率： | 7.5～250kw | ||||||
|
|||||||
| 您正在浏览：【HZWS石墨轴流泵】 | |||||||
HZWS石墨轴流泵详细介绍
HZWS石墨轴流泵产品概述：
HZWS石墨轴流泵是我公司自主研发设计的新型耐酸，耐高温，耐腐，耐磨里面轴流泵，采用石墨材料制作，耐高温酸性介质的理想材料，既具有优异的耐温性，耐腐性，又具有非常好的耐磨性和优良的抗冲击性能，能适应各种不同的工况条件的泵，该泵既耐腐蚀又耐磨损，使用范围十分广泛，特别适用于含固量高，强酸性高温的腐蚀性介质（含固体颗粒的重量浓度≤10％，固体颗粒直径≤1.0mm）。HZWS石墨轴流泵耐高温盐酸、高温硫酸、高温混合酸及强酸性高温介质采用德国生产制造工艺，突破耐酸耐高温泵领域极限，是国内拥有合成石墨静压纳米防透工艺制造石墨泵技术，突破国外细分市场垄断和技术避磊，是替代哈氏合金，钛合金等稀有金属合金材料的理想选择。
HZWS石墨轴流泵型号说明：
H：标准化工离心泵
ZW：轴流泵
S：石墨材质
500：进口口径500mm
1、HZWS石墨轴流泵是我公司参照GB/T13008标准结合非金属泵的工艺设计制造夹板式石墨轴流泵，具有耐高温、耐腐、耐磨、机械强度高、高效节能等优点，在-30℃～180℃的恶劣环境下可放心长期使用。
2、泵体、叶轮、后盖、轴封箱、轴套、轴保护套、节流环、叶轮罩等过流件主要材料采用浸渍石墨（碳纤，玻纤，铜）等材料供不同的工况条件选用。
3、泵壳整体石墨材料，厚度30mm-50mm,对夹式设计，金属支撑，限制了全塑石墨泵壳受热轴向膨胀和受压轴向压缩性变形，克服了泵体产生压缩变形、冷缩变形等导致机械性能不稳定的缺点，采用CFD计算机流体力学设计水力部件进行模块设计和模压成型，应能承受高速高压液体的冲刷，且能够承受瞬时热冲击的影响，具有高抗汽蚀能力、流道光洁、互换性好，有效地提升了石墨轴流泵运行稳定性。
4、叶轮采用整体石墨材料，CFD计算机流体力学设计水力部件进行模块设计和精密加工，保证了可靠的扭矩传递，开式结构，流道优化设计、高效率、低NPSHR值，保证了泵流量及扬程稳定性；
5、泵的密封为集装式双端面耐高温耐腐耐磨机封，可输送含有颗粒，结晶介质。可配置API682标准密封布置和冲洗方案；
5、机封动环、静环采用高耐磨耐温的晶体碳化硅材料或HC276合金，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命；
6、后拉式设计，无需拆卸管道，维修方便；
7、结构形式：立式、卧式，直联传动、皮带传动、液力偶合、万向节传动。
HZWS石墨轴流泵适用范围：
HZWS石墨轴流泵性能范围：
性能范围：设计压力：1.6mpa；
HZWS石墨轴流泵适用范围：
适用范围：强制循环轴流泵适用于：隔膜法烧碱、磷酸、真空制盐、乳酸钙、氧化铝、氯化钙、氯化铵、氯酸钠、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却，为提高设备生产能力，增加换热器的传热系数作强制循环用。特别适用于高温盐酸，高温硫酸，高温混合酸及强酸性高温介质；
HZWS石墨轴流泵性能范围：
性能范围：设计压力：1.6mpa；
口径：250～1000mm；
流量：300～12000m3/h；
扬程：3～5m
功率：7.5～250kw；
使用温度：-30℃～180℃；

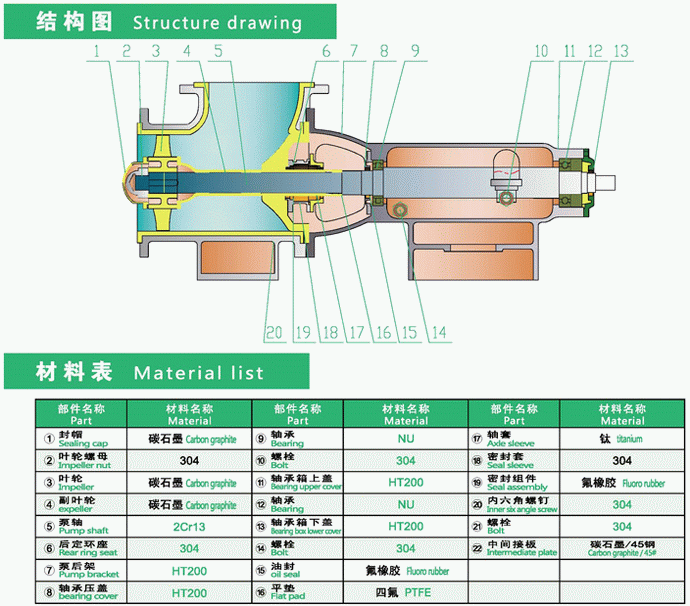

HZWS石墨轴流泵结构图与材料表：
HZWS石墨轴流泵结构图性能参数表：
HZWS石墨轴流泵结构图与材料表：
HZWS石墨轴流泵结构图性能参数表：
| 规格 | 额定流量 Q(m3/h) | 流量范围 Q(m3/h) | 额定扬程 H(m) | 扬程范围 H(m) | 转速 N(r/min) | 配用电机 Kw |
| HZWS300I-A | 900 | 500～900 | 4 | 3～5 | 1450 | 22 ～37 |
| HZWS350I | 1200 | 1000～1500 | 4 | 3～5 | 1450 | 30 ～45 |
| HZWS450I | 2200 | 1900～2300 | 4 | 3～5 | 980 | 45 ～75 |
| HZWS500I | 2700 | 2000～3000 | 4 | 3～5 | 740 | 75 ～110 |
| HZWS600 I | 3200 | 2800～3400 | 4 | 3～5 | 740 | 90 ～132 |
| HZWS600II | 3600 | 3400～4000 | 4 | 3～5 | 740 | 90 ～160 |
| HZWS700I | 4000 | 3800～5000 | 4 | 3～5 | 740 | 110 ～160 |
| HZWS800 | 7000 | 6000～8000 | 4 | 2.5～6 | 590 | 110～200 |
| HZWS900 | 9000 | 8000～11000 | 4 | 2.5～6 | 480 | 132～200 |
| HZWS1000 | 12000 | 11000～14000 | 4 | 2.5～6 | 480 | 160～250 |
| HZWS1100 | 15000 | 14000～17000 | 4 | 2.5～6 | 480 | 200～300 |
| HZWS1200 | 18000 | 17000～20000 | 4 | 2.5～6 | 480 | 250～350 |
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【HZWS石墨轴流泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
