变量柱塞泵
| PCY14-1B恒压变量轴向柱塞泵 |
 |
产品名称： | PCY14-1B恒压变量轴向柱塞泵 | |||||
| 型号： | PCY14-1B | ||||||
| 流量： | |||||||
| 扬程： | |||||||
| 功率： | |||||||
|
|||||||
| 您正在浏览：【PCY14-1B恒压变量轴向柱塞泵】 | |||||||
PCY14-1B恒压变量轴向柱塞泵详细介绍
PCY14-1B恒压变量轴向柱塞泵产品概述：
PCY14-1B恒压变量轴向柱塞泵这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保证恒压力，满足系统的要求。泵的输出恒压值，根据需要，在调压范围内可以无级调定。因而与其它类型的泵相比，具有结构简单、体积小、效率高、重量轻、噪音低、寿命长、自吸能力强等优点，它适用于锻压机械、机床、船舶、航空、冶金机械、塑料机械、工程机械和矿山机械等液压设备。

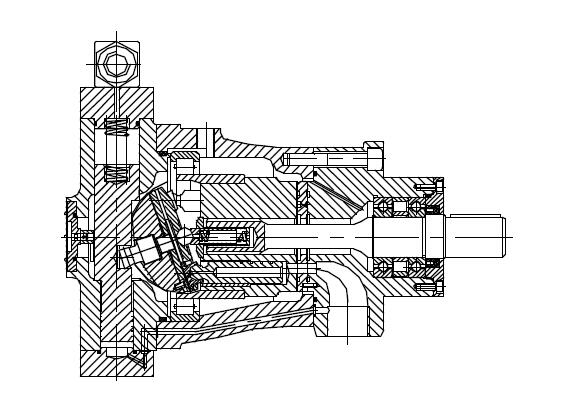

PCY14-1B恒压变量轴向柱塞泵结构图：

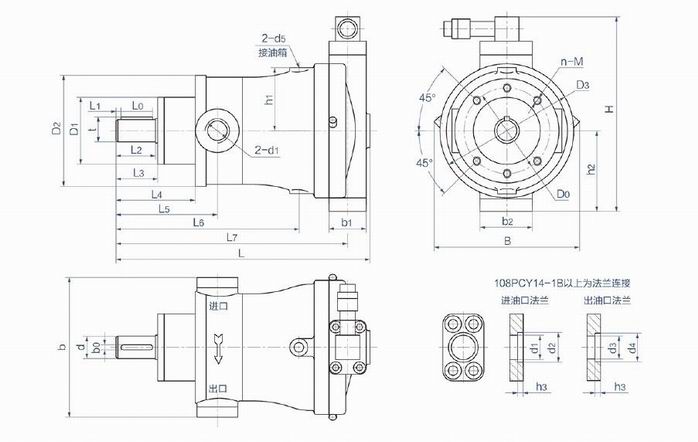

PCY14-1B恒压变量轴向柱塞泵外形尺寸：

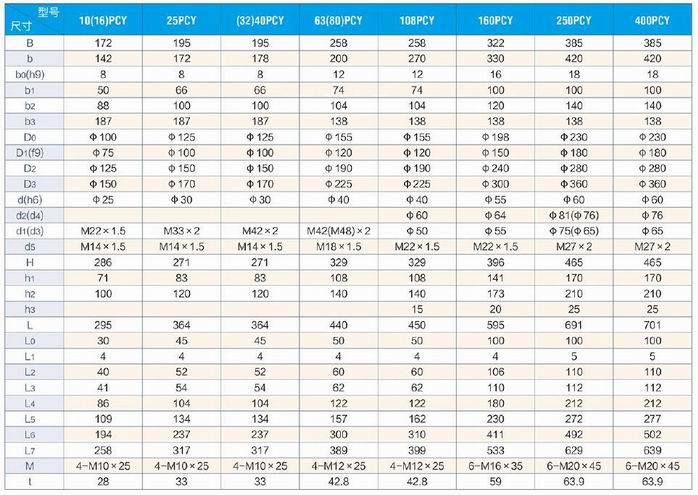

PCY14-1B恒压变量轴向柱塞泵外形尺寸表：
PCY14-1B恒压变量轴向柱塞泵工作原理：
PCY14-1B恒压变量轴向柱塞泵这种变量型式的泵，输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保证恒压力，满足系统的要求。泵的输出恒压值，根据需要，在调压范围内可以无级调定，泵的结构见图6，该结构将输出的压力油同时通至变量活塞下腔和和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油；当泵在调定恒压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。
PCY14-1B恒压变量轴向柱塞泵型号说明：
PCY14-1B恒压变量轴向柱塞泵型号说明：
PCY14-1B恒压变量轴向柱塞泵外形尺寸：
PCY14-1B恒压变量轴向柱塞泵外形尺寸表：
提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【PCY14-1B恒压变量轴向柱塞泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
