立式管道泵
    ISG型立式管道泵
    ISG型立式管道泵   产品名称： ISG型立式管道泵
    型号：ISG
    流量：1.5-200m3/h
    扬程：8-150m
    功率：0.18-110KW

    良大优势：

    		 1、质量稳定：实行全过程质量监控
    细心把关，全方位检测！
    2、价格合理：高效率的成本控制
    减少开支，让利于客户！
    3、交货快捷：充足的库存，便捷的物流
    严格按照合同期交货！

    订货须知：

    		请您尽量提供详细参数
    ①名称 ②型号 ③流量 ④扬程 ⑤功率 ⑥转速
    ⑦口径 ⑧压力 ⑨材质 ⑩电压 ⑪温度 ⑫介质 ⑬附件

    良大服务：

    		提供全套流体控制解决方案，良大泵业
    售前、售中、售后专业服务。
    您正在浏览：【ISG型立式管道泵】

       ISG型立式管道泵详细介绍

    ISG型立式管道泵产品概述：
    ISG型立式管道泵是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有节能、噪音低、性能可靠等优点。

    ISG型立式管道泵产品优点：
    1、本产品为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
    2、本产品叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
    3、本产品轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
    4、本产品安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
    5、本产品可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
    6、本产品可根据管路布置的要求采用泵的竖式和横式安装。

    ISG型立式管道泵主要用途：
    1、ISG型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
    2、IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
    3、GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
    4、IHG型立式不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
    5、YG型管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
    6、IHGB型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。
    7、ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。

    ISG型立式管道泵工作条件：
    1、吸入压力≤1. 0MPa，或泵系统高工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa，泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
    2、环境温度<40℃，相对湿度<95％。
    3、所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度<0.2mm。
    注、如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

    ISG型立式管道泵型号意义：

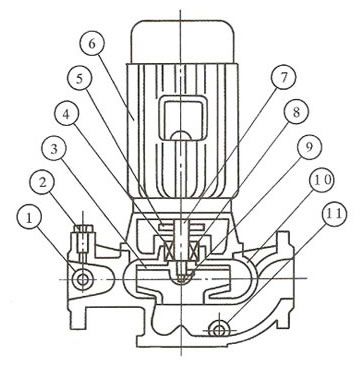

    ISG型立式管道泵外形结构图：


    1 取压塞、2 排气阀、3 叶轮、4 机械密封、5 挡水圈
    6 电机、7 轴、8 联体座、9 叶轮螺母、10 泵体、11 放水阀

    ISG型立式管道泵性能参数表：
    ISG立式管道泵型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    15-80 1.5 8 0.18 2900 34 2.3
    20-110 2.5 15 0.37 2900 34 2.3
    20-160 2.5 32 1.1 2900 25 2.3
    25-110 4 15 0.55 2900 42 2.3
    25-125 4 20 0.75 2900 36 2.3
    25-125A 3.6 16 0.55 2900 35 2.3
    25-160 4 32 1.5 2900 32 2.3
    25-160A 3.7 28 1.1 2900 31 2.3
    32-100 4.5 12.5 0.55 2900 56 2.3
    32-100(I) 6.3 12.5 1.1 2900 54 2
    32-125 4.5 20 0.75 2900 45 2.3
    32-125(I) 6.3 20 1.1 2900 43 2.3
    32-125(I)A 4 16 0.55 2900 43 2.3
    32-160 4.5 32 1.1 2900 44 2.3
    32-160A 4.5 25 1.1 2900 42 2.3
    32-160(I) 6.3 32 2.2 2900 42 2.3
    32-200 4.5 50 3 2900 45 2.3
    32-200A 4 40 2.2 2900 40 2.3
    32-200(I) 6.3 50 4 2900 33 2
    40-100 6.3 12.5 0.55 2900 54 2.3
    40-100A 5.6 10 0.37 2900 52 2.3
    40-125 6.3 20 1.1 2900 46 2.3
    40-125A 5.6 16 0.75 2900 45 2.3
    40-160 6.3 32 2.2 2900 40 2.3
    40-160A 5.9 28 1.5 2900 39 2.3
    40-160B 5.2 24 1.1 2900 38 2.3
    40-200 6.3 50 4 2900 33 2.3
    40-200A 5.9 44 3 2900 31 2.3
    40-200B 5.5 38 2.2 2900 29 2.3
    40-250 6.3 80 7.5 2900 28 2.3
    40-250A 5.9 70 5.5 2900 28 2.3
    40-250B 5.5 60 4 2900 27 2.3
    型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    40-100(I) 12.5 12.5 1.1 2900 62 2.3
    40-125(I) 12.5 20 1.5 2900 60 2.3
    40-125(I)A 11.2 17.2 1.1 2900 58 2.3
    40-160(I) 12.5 32 3 2900 52 2.3
    40-160(I)A 11.7 28 2.2 2900 51 2.3
    40-160(I)B 10.5 22.5 1.5 2900 50 2.3
    40-200(I) 12.5 50 5.5 2900 46 2.3
    40-200(I)A 11.7 40 4 2900 45 2.3
    40-200(I)B 10.5 35 3 2900 44 2.3
    40-250(I) 12.5 80 11 2900 38 2.3
    40-250(I)A 11.7 70 7.5 2900 38 2.3
    40-250(I)B 10.8 60 7.5 2900 37 2.3
    50-100 12.5 12.5 1.1 2900 62 2.3
    50-125 12.5 20 1.5 2900 58 2.3
    50-125A 11.2 17.2 1.1 2900 57 2.3
    50-160 12.5 32 3 2900 52 2.3
    50-160A 11.7 28 2.2 2900 51 2.3
    50-160B 10.5 22.5 1.5 2900 50 2.3
    50-200 12.5 50 5.5 2900 46 2.3
    50-200A 11.7 44.5 4 2900 45 2.3
    50-200B 10.5 35 3 2900 44 2.3
    50-250 12.5 80 11 2900 38 2.3
    50-250A 11.7 70 7.5 2900 38 2.3
    50-250B 10.8 60 7.5 2900 37 2.3
    型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    50-100(I) 25 12.5 1.5 2900 69 2.5
    50-100(I)A 22.4 10 1.1 2900 67 2.5
    50-125(I) 25 20 3 2900 68 2.5
    50-125(I)A 22.4 16 2.2 2900 66 2.5
    50-160(I) 25 32 4 2900 63 2.5
    50-160(I)A 23.4 28 4 2900 62 2.5
    50-160(I)B 21.6 24 3 2900 58 2.5
    50-200(I) 25 50 7.5 2900 58 2.5
    50-200(I)A 23.4 44 7.5 2900 57 2.5
    50-200(I)B 21.6 37 5.5 2900 55 2.5
    50-250(I) 25 80 15 2900 50 2.5
    50-250(I)A 23.4 70 11 2900 50 2.5
    50-250(I)B 21.6 60 11 2900 49 2.5
    50-315(I) 25 125 30 2900 40 2.5
    50-315(I)A 23.4 110 22 2900 40 2.5
    50-315(I)B 21.6 93 18.5 2900 39 2.5
    65-100 25 12.5 1.5 2900 69 2.5
    65-100A 22.4 10 1.1 2900 67 2.5
    65-125 25 20 3 2900 68 2.5
    65-125A 22.4 16 2.2 2900 66 2.5
    65-160 25 32 4 2900 63 2.5
    65-160A 23.4 28 4 2900 62 2.5
    65-160B 21.6 24 3 2900 58 2.5
    型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    65-200 25 50 7.5 2900 58 2.5
    65-200A 23.4 44 7.5 2900 57 2.5
    65-200B 21.6 37 5.5 2900 55 2.5
    65-250 25 80 15 2900 50 2.5
    65-250A 23.4 70 11 2900 50 2.5
    65-250B 21.6 60 11 2900 49 2.5
    65-315 25 125 30 2900 40 2.5
    65-315A 23.4 110 22 2900 40 2.5
    65-315B 21.6 93 18.5 2900 39 2.5
    65-100(I) 50 12.5 3 2900 73 3
    65-100(I)A 44.8 10 2.2 2900 72 3
    65-125(I) 50 20 5.5 2900 72.5 3
    65-125(I)A 44.8 16 4 2900 71 3
    65-160(I) 50 32 7.5 2900 71 3
    65-160(I)A 46.8 28 7.5 2900 70 3
    65-160(I)B 43.2 24 5.5 2900 69 3
    65-200(I) 50 50 15 2900 67 3
    65-200(I)A 46.8 44 11 2900 66 3
    65-200(I)B 43 37 7.5 2900 65 3
    65-250(I) 50 80 22 2900 59 3
    65-250(I)A 46.8 70 18.5 2900 59 3
    65-250(I)B 43 60 15 2900 58 3
    65-315(I) 50 125 37 2900 54 3
    65-315(I)A 45.8 105 30 2900 54 3
    65-315(I)B 43 93 30 2900 53 3
    型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    80-100 50 12.5 3 2900 73 3
    80-100A 44.8 10 2.2 2900 72 3
    80-125 50 20 5.5 2900 72.5 3
    80-125A 44.8 16 4 2900 71 3
    80-160 50 32 7.5 2900 71 3
    80-160A 46.8 28 7.5 2900 70 3
    80-160B 43.2 24 5.5 2900 69 3
    80-200 50 50 15 2900 67 3
    80-200A 46.8 44 11 2900 66 3
    80-200B 43 37 7.5 2900 65 3
    80-250 50 80 22 2900 59 3
    80-250A 46.8 70 18.5 2900 59 3
    80-250B 43 60 15 2900 58 3
    80-315 50 125 37 2900 54 3
    80-315A 45.8 105 30 2900 54 3
    80-315B 43 93 30 2900 53 3
    80-315C 41 85 22 2900 51 3
    80-350 50 150 55 2900 66 3
    80-350A 44 142 45 2900 65 3
    80-350B 40 135 37 2900 63 3
    型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    80-100(I) 100 12.5 5.5 2900 76 4.5
    80-100(I)A 89 10 4 2900 74 4.5
    80-125(I) 100 20 11 2900 76 4.5
    80-125(I)A 89 16 7.5 2900 74 4.5
    80-160(I) 100 32 15 2900 76 4.5
    80-160(I)A 93.5 28 11 2900 74 4.5
    80-160(I)B 86.4 24 11 2900 72 4.5
    80-200(I) 100 50 22 2900 74 4
    80-200(I)A 93.5 44 18.5 2900 73 4
    80-200(I)B 86.4 37 15 2900 71 4
    80-250(I) 100 80 37 2900 69 >4.0
    80-250(I)A 93.5 70 30 2900 68 4
    80-250(I)B 86.4 60 30 2900 66 4
    80-315(I) 100 125 75 2900 66 4
    80-315(I)A 93.5 110 55 2900 66 4
    80-315(I)B 86.4 93 45 2900 65 4
    80-315(I)C 82 85 37 2900 63 4
    型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    100-100 100 12.5 5.5 2900 76 4.5
    100-100A 89 10 4 2900 74 4.5
    100-125 100 20 11 2900 76 4.5
    100-125A 89 16 7.5 2900 74 4.5
    100-160 100 32 15 2900 76 4.5
    100-160A 93.5 28 11 2900 74 4.5
    100-160B 86.4 24 11 2900 72 4.5
    100-200 100 50 22 2900 74 4
    100-200A 93.5 44 18.5 2900 73 4
    100-200B 86.4 37 15 2900 71 4
    100-250 100 80 37 2900 69 4
    100-250A 93.5 70 30 2900 68 4
    100-250B 86.4 60 30 2900 66 4
    100-315 100 125 75 2900 66 4
    100-315A 93.5 110 55 2900 66 4
    100-315B 86.4 93 45 2900 65 4
    100-100(I) 160 12.5 11 2900 73 4.5
    100-125(I) 160 20 15 2900 74 4.5
    100-125(I)A 143 16 11 2900 72 4.5
    100-160(I) 160 32 22 2900 79 5.6
    100-160(I)A 150 28 18.5 2900 76 5
    100-200(I) 160 50 37 2900 79 5.2
    100-200(I)A 150 45 30 2900 74 4.5
    100-200(I)B 138 40 22 2900 72 4.5
    100-250(I) 160 80 55 2900 77 4.8
    100-250(I)A 140 70 45 2900 72 4.5
    100-250(I)B 100 65 37 2900 70 4.5
    型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    100-350 100 150 90 2900 57 4
    100-350A 87 142 75 2900 75 4
    100-350B 82 135 55 2900 75 4
    125-100 160 12.5 11 2900 82 4
    125-100A 143 10 7.5 2900 77 4
    125-125 160 20 15 2900 80 4
    125-125A 143 16 11 2900 77 4
    125-160 200 32 30 2900 78 4
    125-160A 187 28 22 2900 76 4
    125-160B 180 24.5 18.5 2900 73 4
    125-200 200 50 45 2900 77 5.5
    125-200A 187 44 37 2900 76 5.5
    125-200B 172 37 30 2900 75 5.5
    125-250 200 80 75 2900 75 5
    125-250A 187 70 55 2900 74 5.5
    125-250B 172 60 45 2900 73 5.5
    125-315 200 125 110 2900 70 5
    125-315A 187 110 90 2900 70 5
    125-315B 172 93 75 2900 69 5
    125-315C 160 78 55 2900 67 5
    型号 流量 扬程 电机功率 (kw) 转速 效率 汽蚀余量
    (m3/h) (m) (r/min) (%) (m)
    150-125 160 20 11 2900 76 4
    150-125A 150 16 7.5 2900 77 4
    150-160 160 32 22 2900 75 4
    150-160A 150 28 18.5 2900 76 4
    150-160B 140 24 15 2900 73 4
    150-200 160 50 37 2900 77 5.5
    150-200A 150 44 30 2900 76 5.5
    150-200B 140 38 22 2900 75 5.5
    150-250 200 80 75 2900 75 5
    150-250A 187 70 55 2900 74 5.5
    150-250B 172 60 45 2900 73 5.5
    150-315 200 125 110 2900 70 5
    150-315A 187 110 90 2900 70 5
    150-315B 172 93 75 2900 69 5

    ISGD立式管道泵低转速型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    40-125(I) 6.3 5 0.55 1450
    40-160(I) 6.3 8 0.55 1450
    40-160(I)A 5.5 6 0.55 1450
    40-200(I) 6.3 12.5 0.75 1450
    40-200(I)A 5.8 11 0.55 1450
    40-250(I) 6.3 20 1.5 1450
    40-250(I)A 5.8 17 1.1 1450
    50-125 6.3 5 0.55 1450
    50-160 6.3 8 0.55 1450
    50-160A 5.5 6 0.55 1450
    50-200 6.3 12.5 0.75 1450
    50-200A 5.8 11 0.55 1450
    50-250 6.3 20 1.5 1450
    50-250A 5.8 17 1.1 1450
    50-125(I) 12.5 5 0.55 1450
    50-160(I) 12.5 8 0.75 1450
    50-160(I)A 11 6 0.55 1450
    50-200(I) 12.5 12.5 1.1 1450
    50-200(I)A 11.2 10 0.75 1450
    50-250(I) 12.5 20 2.2 1450
    50-250(I)A 11.7 17.5 1.5 1450
    50-250(I)B 10 13 1.1 1450
    50-315(I) 12.5 32 4 1450
    50-315(I)A 11.7 28 3 1450
    50-315(I)B 10 21 3 1450
    型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    65-125 12.5 5 0.55 1450
    65-160 12.5 8 0.75 1450
    65-160A 11 6 0.55 1450
    65-200 12.5 12.5 1.1 1450
    65-200A 11.2 10 0.75 1450
    65-250 12.5 20 2.2 1450
    65-250A 11.7 17.5 1.5 1450
    65-250B 10 13 1.1 1450
    65-315 12.5 32 4 1450
    65-315A 11.7 28 3 1450
    65-315B 10 21 3 1450
    65-125(I) 25 5 0.75 1450
    65-160(I) 25 8 1.5 1450
    65-160(I)A 22 6 1.1 1450
    65-200(I) 25 12.5 2.2 1450
    65-200(I)A 23.3 11 1.5 1450
    65-250(I) 25 20 3 1450
    65-250(I)A 22.2 15.8 2.2 1450
    65-250(I)B 20 12.8 1.54 1450
    65-315(I) 25 32 5.5 1450
    65-315(I)A 22.5 26 4 1450
    65-315(I)B 20 21 3 1450
    型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    80-125 25 5, 0.75 1450
    80-160 25 8 1.5 1450
    80-160A 22 6 1.1 1450
    80-200 25 12.5 2.2 1450
    80-200A 23.3 11 1.5 1450
    80-250 25 20 3 1450
    80-250A 22.2 15.8 2.2 1450
    80-250B 20 12.8 1.5 1450
    80-315 25 32 5.5 1450
    80-315A 22.5 26 4 1450
    80-315B 20 21 3 1450
    80-125(I) 50 5 1.5 1450
    80-160(I) 50 8 2.2 1450
    80-160(I)A 44.7 6 1.5 1450
    80-160(I)B 43.2 5.8 1.5 1450
    80-200(I) 50 12.5 4 1450
    80-200(I)A 44.7 10 3 1450
    80-250(I) 50 20 5.5 1450
    80-250(I)A 46 17 4 1450
    80-250(I)B 40.5 13 3 1450
    80-315(I) 50 32 11 1450
    80-315(I)A 46 27.9 7.5 1450
    80-315(I)B 40.5 21 5.5 1450
    型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    100-125 50 5 1.5 1450
    100-160 50 8 2.2 1450
    100-160A 46 6 1.5 1450
    100-200 50 12.5 4 1450
    100-200A 44.7 10 3 1450
    100-250 50 20 5.5 1450
    100-250A 46 17 4 1450
    100-250B 40.5 13 3 1450
    100-315 50 32 11 1450
    100-315A 46 27.9 7.5 1450
    100-315B 40.5 21 5.5 1450
    100-125(I) 80 5 2.2 1450
    100-160(I) 80 8 3 1450
    100-160(I)A 72 6.5 2.2 1450
    100-200(I) 80 12.5 5.5 1450
    100-200(I)A 72 10 4 1450
    100-250(I) 80 20 11 1450
    100-250(I)A 75 17.5 7.5 1450
    100-250(I)B 69 15 5.5 1450
    100-315(I) 80 32 15 1450
    100-315(I)A 75 27.5 11 1450
    100-315(I)B 70 24 11 1450
    100-400(I) 80 50 22 1450
    100-400(I)A 75 44 18.5 1450
    100-400(I)B 70 38 15 1450
    型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    125-125 100 5 2.2 1450
    125-160 100 8 4 1450
    125-160A 87 6 4 1450
    125-200 100 12.5 7.5 1450
    125-200A 89 10 5.5 1450
    125-250 100 220 11 1450
    125-250A 93.5 17.5 7.5 1450
    125-250B 87 15 7.5 1450
    125-315 100 32 15 1450
    125-315A 91 27 11 1450
    125-315B 87 24 11 1450
    125-400 100 50 30 1450
    125-400A 94 44 22 1450
    125-400B 87 37.5 18.5 1450
    125-200(I) 160 12.5 11 1450
    125-200(I)A 143 10 7.5 1450
    125-250(I) 160 20 15 1450
    125-250(I)A 147 17 11 1450
    125-250(I)B 134 14 7.5 1450
    125-315(I) 160 32 22 1450
    125-315(I)A 150 28 18.5 1450
    125-315(I)B 138 24 15 1450
    125-400(I) 160 50 37 1450
    125-400(I)A 150 44 30 1450
    125-400(I)B 138 38 30 1450
    型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    150-200 160 12.5 11 1450
    150-200A 143 10 7.5 1450
    150-250 160 20 15 1450
    150-250A 147 17 11 1450
    150-250B 134 14 7.5 1450
    150-315 160 32 22 1450
    150-315A 150 28 18.5 1450
    150-315B 138 24 15 1450
    150-400 160 50 37 1450
    150-400A 150 44 30 1450
    150-400B 138 38 30 1450
    150-200(I) 200 12.5 15 1450
    150-200(I)A 179 10 11 1450
    150-250(I) 200 20 18.5 1450
    150-250(I)A 187 17.5 15 1450
    150-250(I)B 173 14 11 1450
    150-315(I) 200 32 30 1450
    150-315(I)A 187 28 22 1450
    150-315(I)B 173 24 18.5 1450
    150-400(I) 200 50 45 1450
    150-400(I)A 187 44 37 1450
    150-400(I)B 173 37.5 30 1450
    型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    200-200 200 12.5 15 1450
    200-200A 179 10 11 1450
    200-250 200 20 18.5 1450
    200-250A 187 17.5 15 1450
    200-250B 173 14 11 1450
    200-315 200 32 30 1450
    200-315A 187 28 22 1450
    200-315B 173 24 18.5 1450
    200-400 200 50 45 1450
    200-400A 187 44 37 1450
    200-400B 173 37.5 30 1450
    200-200(I) 400 12.5 22 1450
    200-200(I)A 358 10 18.5 1450
    200-250(I) 400 20 30 1450
    200-250(I)A 358 16 22 1450
    200-250(I)B 322 13 18.5 1450
    200-315(I) 400 32 55 1450
    200-315(I)A 374 28 45 1450
    200-315(I)B 346 24 37 1450
    200-400(I) 400 50 90 1450
    200-400(I)A 374 44 75 1450
    200-400(I)B 347 38 55 1450
    200-400(I)C 320 32 45 1450
    型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    250-250 550 20 45 1450
    250-250A 490 16 37 1450
    250-315 550 32 75 1450
    250-315A 515 28 55 1450
    250-315B 476 24 45 1450
    250-400 550 50 110 1450
    250-400A 515 44 90 1450
    250-400B 476 37.5 75 1450
    300-400 720 50 132 1450
    300-400A 662 44 110 1450
    300-400B 609 38 90 1450
    300-400C 561 33 75 1450
    300-460 720 65 200 1450
    300-460A 662 55 160 1450
    300-460B 609 45 110 1450
    300-460C 561 38 90 1450
    300-510 720 80 250 1450
    300-510A 662 70.5 200 1450
    300-510B 609 62 160 1450
    300-510C 561 54.5 132 1450
    300-235 720 18 55 970
    型号 流量 扬程 电机功率 (kw) 转速
    (m3/h) (m) (r/min)
    300-235A 657 15 45 970
    300-300 720 28 75 970
    300-300A 666 24 75 970
    300-300B 623 21 55 970
    300-380 720 44 132 970
    300-380A 666 38 110 970
    300-380B 623 33 90 970
    350-250 800 20 75 970
    350-250A 715 16 55 970
    350-315 800 32 90 970
    350-315A 748 28 75 970
    350-315B 692 24 75 970
    350-400 800 50 160 970
    350-400A 750 44 132 970
    350-400B 697 38 110 970
    400-400 1080 12.5 55 970
    400-400A 966 10 45 970
    400-500 1080 20 90 970
    400-500A 966 17 75 970
    400-500B 935 15 55 970
    400-625 1080 32 132 970
    400-625A 996 27 110 970
    400-625B 935 24 90 970
    500-400 1200 12.5 75 970
    500-400A 1073 10 55 970
    500-500 1200 20 110 970
    500-500A 1106 17 90 970
    500-500B 1040 15 75 970
    500-625 1200 32 160 970
    500-625A 1106 27 132 970
    500-625B 1040 24 110 970

    ISG型立式管道泵性能曲线图：


    注：以上性能曲线是以清水为测试介质，如输送介质发生变化，根据黏度、比重等参数微调。

    ISG型立式管道泵安装方法:


    ISG型立式管道泵安装说明:
    1、管道离心泵安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
    2、ISG离心泵安装时管道重量不应加在水泵上，以免使泵变形。
    3、管道离心泵安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
    4、为了管道离心泵维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
    5、管道离心泵安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
    6、ISG离心泵分硬性联接安装和柔怀联接安装两种（见联接方式）。

    ISG型立式管道泵连接尺寸图：





    ISG型立式管道泵故障及排除方法：
    提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【ISG型立式管道泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
展开
首页 公司介绍 产品中心 新闻中心 服务中心 销售网络 客户案例 留言反馈 联系我们
电话(Tel)：021-51875578 传真(Fax)：021-59585235 手机(Mob)：13916747333
E-mail：shldpump@163.com 在线QQ：3358775073
Copyright © 2016 上海良大泵业制造有限公司 All Rights Reserved 沪ICP备19038970号-1
泵，进口水泵，水泵厂家，水泵型号，水泵价格

客服微信   手机官网
