手摇油泵
| S、SH-25、38型手摇泵 |
 |
产品名称： | S、SH-25、38型手摇泵 | |||||
| 型号： | S、SH-25、38 | ||||||
| 流量： | 15-59m3/h | ||||||
| 扬程： | 4.5m | ||||||
| 功率： | |||||||
|
|||||||
| 您正在浏览：【S、SH-25、38型手摇泵】 | |||||||
S、SH-25、38型手摇泵详细介绍
S、SH-25、38型手摇泵产品概述：
本公司生产的S、SH-25、38型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下（系指皮碗式泵）。S、SH-25、38型手摇泵结构紧凑，使用方便可靠，只须1—2人用手往复摇动手柄即可工作。可供工矿、企业、学校、车辆、船舶、人防等单位使用。
S、SH-25、38型手摇泵型号说明：
如：S—25、SH—25
S——为皮碗式。适用于吸送清水。
SH——为活塞式。适用于吸送油类液体。
25——为泵进出口径
S、SH-25、38型手摇泵结构原理：
S、SH-25、38型手摇泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、连杆(36)等传动机构，使活塞(7)作往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行程由泵盖(14)和泵体限止。为了安装在墙上或其它基础上，泵体有三个螺栓孔。
S、SH-25、38型手摇泵外形结构图：

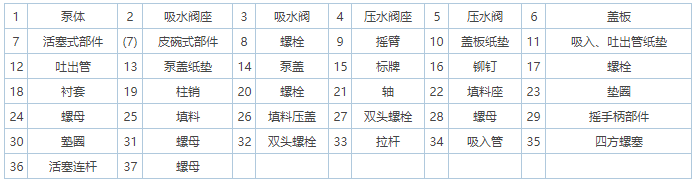

S、SH-25、38型手摇泵零件名称：
S、SH-25、38型手摇泵性能参数表：
S、SH-25、38型手摇泵安装尺寸图：
S、SH-25、38型手摇泵连接尺寸表：
S、SH-25、38型手摇泵使用注意事项：
1、调换活塞环及皮碗
①所使用的手摇泵为活塞式时；先将泵盖拆除，拆下活塞环，倘发现磨损过多，则掉换活塞环，倘活塞环弹性降低，不能与水泵体壁贴牢而间隙过大，则亦必须掉换活塞环，检查活塞环是否与汽缸壁服贴，可用漏光或漏水试验测定。
②所使用的手摇泵为皮碗式时，将泵盖拆掉，看皮碗是否有所损坏，因为皮碗是用牛皮做成的，在使用一个时期很可能磨损，破裂，因此须换新的皮碗。
2、检查吸压水阀

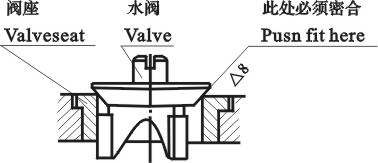

每台水摇泵有四只水阀，即吸水阀及压水阀各二只，都装在泵体上，只要拆除盖板螺母，就可取出（参看水阀示图）
。检查水阀的关键问题，须检查阀与阀座是否密合，即使用一段时间后，可能已被磨损腐蚀不平，而造成漏水，因此在检修时须将阀拆开检查，倘已发现不平，则须用研磨砂研磨，阀与阀座接合处光洁度为△8。
。检查水阀的关键问题，须检查阀与阀座是否密合，即使用一段时间后，可能已被磨损腐蚀不平，而造成漏水，因此在检修时须将阀拆开检查，倘已发现不平，则须用研磨砂研磨，阀与阀座接合处光洁度为△8。提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【S、SH-25、38型手摇泵】参数、选型、价格等请联系我们，我们将竭诚为您服务！
